河北高层供暖直连设备价格,河北高层直连供暖设备选型解决方案
发布时间:2019-4-18

河北某小区项目,供热参数提供为 1#楼25层住宅,3#楼19层住宅(二期项目);10#楼18层住宅(一期项项),三栋楼的7层以上的总供暖面积为46000平米;建筑最高为1#楼25层,加地下室83米左右,热力公司的来水压力为3公斤,回水压力2.5公斤,7层以下低区由热力公司换热机组直供,7-25层为高区,计划采用智能变频高层供暖直连设备一套。根据客户要求,方案如下:

河北高层供暖直连设备选型:
I、高区直连机组加压水泵的选型:
①流量依据传热公式『Q热负荷W = M介质流量Kg/s•Cp介质比热J/Kg•℃•(Tin-Tout)介质进口和出口的温差℃』直接计算。
即:每平米热负荷按60W考虑
项目高区供热面积按4.6万平米计算
流量:46000×3.6×60=M•4187×(50-40)     M=237m3/h
②扬程的选择为:管网延程阻力+相对高差,相对高差=高区至高点-热源扬程。
即:热源压力按3公斤考虑
    项目的扬程为:
  H扬程=压力差高度(75-30)+系统阻力(10)=55m
  一般系统阻力考虑为5-10m;
③水泵流量与扬程应大于理论计算量,以利于热平衡调节。若小于理论计算量则会导致水泵超过50HZ运行,从而使水泵超负荷运转,进而导致噪声加大,使用寿命大大减短,并可造成供暖区域的局部不热。
④根据上述标准,以及水泵的实际标准,加压水泵的选型应满足:
     项目的水泵选型应满足:流量237m3/h   扬程为55m

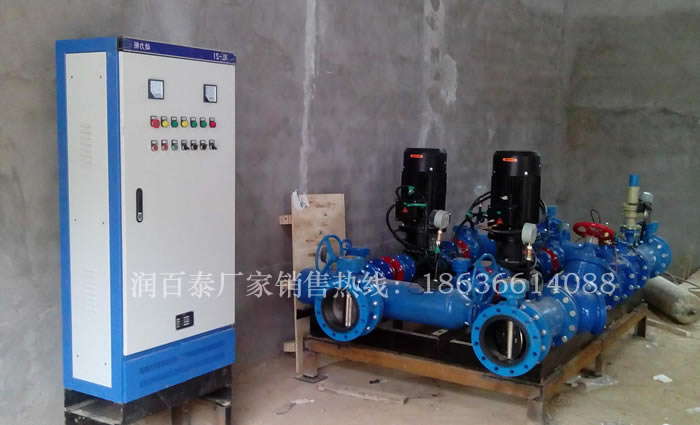

河北高层直连供暖设备实际选型如下:
以凯泉泵为参选品牌

功率为 75KW  水泵型号为:KQL200 / 410 - 75 / 4 (Z)   流量262m3/h    扬程为60m;流量为312m3/h 时   扬程为54m

 一用一备     ABB变频控制运行  配套减压装置、隔断装置、DN250管道阀门、12#国标槽钢底座。

包含河北成套高层供暖直连设备运输、现场指导安装、售后调试,两年质保。

润百泰厂家报价:高层供暖直连设备价格为15.8万元(含专增值税)。


河北高层供暖直连设备设计选型使用情况说明

1、高区若划分为7-25层为高区,高度差为57米,系统运行时,小区第7层的地暖管接口承受压力最低为6公斤,这样要求第7层的管网设计压力在7公斤以上,才可以将7-25层设为一个区。

2、若小区第7层管网压力无法承受,在7、8、9层管网前加减压阀,容易出现两种情况,第一种,减压阀前后管网压差较小,阀门打不开;造成7、8、9层系统不循环。第二中, 即使减压阀打开,减压阀最低也要减掉1-2公斤的压力,造成7、8、9层管网回水压力低于高区的其他管网回水压力,从而出现被抢水现象,导致7、8、9层系统循环不动,供热效果差。

3、考虑将7-19层划分为中区、20-25层为高区,那么第7层承受压力约为4公斤,安全系数极大提高,选型如下

中区:45kw   一用一备    流量262 t / h   扬程 38m      成套直连设备价格约为 120000元 (含专增票)

高区直连机组可使用中区流量,叠加中区压力,选型如下

高区:7. 5kw   一用一备    流量50 t / h   扬程 32m      成套直连设备价格约为 48000元  (含专增票)

综合所述,请贵方先确认第7层管网的承压能力,若承压能得到6.5公斤以上,高区可选用一套高层直连供暖设备,若承压在4公斤以上,则须采用两套高层供暖直连机组,才可保证系统运行安全稳定,供热均衡。
