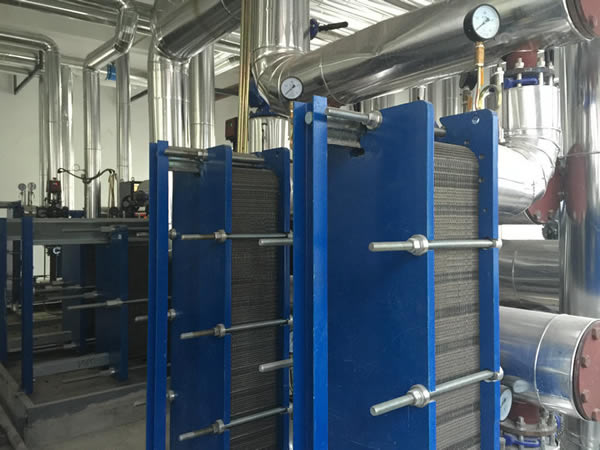

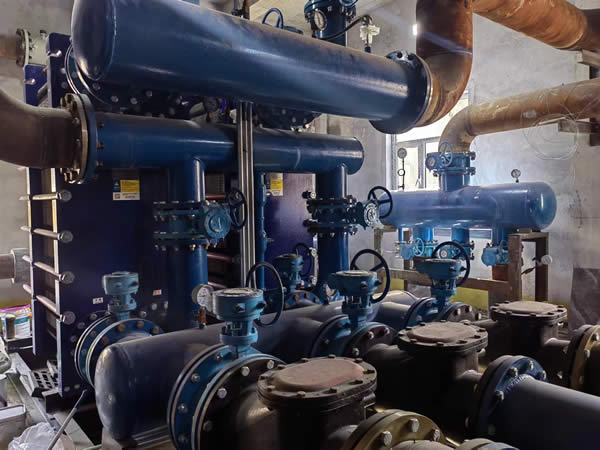

山西板式换热机组工作原理:
板式换热机组是把一次网热源热水自动连续的转换为用户需要的生活用水及采暖用水。即热水从机组的一次侧入口进入板式换热器进行热交换后,从板式换热器的一次侧出口流出;二次侧回水经过除污过滤器除去污垢后,通过二次侧循环水泵进入板式换热器进行热交换,换出用于采暖、空调、地板采暖或生活用水等不同温度的热水,以满足用户的需求。
二次侧水经过过滤除污,经由循环进入换热器,被蒸汽或高温水换热后进行供热。蒸汽或高温水进入板式换热器后,变成凝结水或低温回水返回一次侧热源管网,进行一、二次供热系统的回路循环。补水泵将软水打入系统中以保持系统压力的恒定。
山西太原板式换热机组特点:
1、采用工控计算或智能化温度调节器使供水温度智能控制,即供水温度按程序设定可随室外环境温度,标准间温度和时间变化,供热质量高、节能。
2、工控计算机显示、储存打印各种运行参数,包括:热媒流量、热媒温度、热媒压力、供热量、室外温度、标准间温度、供水温度、凝结水温度、供水压力等。
3、汽水换热时,设凝结水换热段及凝结水温度控制,充分利用凝结水热量。
4、系统补水采用变频控制、自动补水、稳压。
5、采用不锈钢板式换热器,机组体积小,占地面积小。
6、循环水泵可变频,变量运行。
7、标准模块化设计,可根据用户情况,灵活选择控制内容,减少投资。
8、运行参数集中数显,方便可靠。
9、板式换热机组结构紧凑,选用我公司设计制造的能效比高、体积小的板式换热器,结构紧凑,所需安装空间小。
10、使用操作简单,安装维护方便。工作可靠,性能优良,自动化程度高。只需简单培训,即可掌握换热机组的操作。
山西智能换热机组应用构造:
1.温度控制
用电动调节阀控制一次网流量,使二次网出口保持设定温度。
用自立式温度调节阀控制一次网流量,使二次网出口保持设定温度。
根据室外温度自动调节二次网的出口温度。
2.压力、压差控制
二次侧供回水压差控制、二次侧回水压力控制
3.自动补水
变频补水,用二次网回水的压力信号控制变频器的输出,达到自动补水,使系统保持恒压。
用电接点压力表电气控制,采用二次网系统压较往年的上、下限来控制补水泵的启停,使系统保持恒压。
4.就地优化
回水温度限制、热流量(水流量)限制、回水温差限制、结垢检测
5.显示报警
对一、二次网的进、出口的温度、压力、热量、流量及室外温度等参数实现微机自动化监测与控制,并对系统超压、电机过热、电源缺相、除污器堵塞等进行自动报警。
6.通讯功能
机组的控制器具有标准485通讯接口,可在主动与被动方式下与控制中心通过下时轮巡采集势力站控制器参数,当控制器报警时及时上传。
7.机组的控制区功能根据换热站实地情况而定,可实现无人值守。
