高低区直连供暖机组技术规范书发布时间：2019-6-24 山西润百泰高低区直连供暖机组技术规范文件
1 总则................................................. 3
2 规范性引用文件................................... - 3 -
3 供货范围........................................ - 3 -
3.1供货范围说明................................. - 3 -
3.2供货清单..................................... - 3 -
4 设计条件........................................ - 3 -
5 机组配置要求..................................... - 3 -
5.1高低区直连供暖机组总体说明.................... - 3 -
5.2高低区直连供暖机组系统流程图.................. - 3 -
5.3主要设备、部件技术要求........................ - 3 -
5.3.1增压水泵配置要求......................... - 3 -
5.3.2焊接球阀技术要求......................... - 3 -
5.3.5球阀过滤器技术要求....................... - 3 -
6 控制系统要求..................................... - 3 -
6.1控制系统功能................................. - 3 -
6.2控制系统数据采集............................. - 3 -
6.2.1监控参数................................ - 3 -
6.2.2监测设备性能要求......................... - 3 -
7 高低区直连供暖机组厂内组装要求................... - 3 -
7.1高低区直连供暖机组内管道、设备安装............ - 3 -
7.2高低区直连供暖机组内电气、仪表安装............ - 3 -
13 技术资料和交付进度.............................. - 3 -
13.1总体要求.................................... - 3 -
13.2卖方应提供的资料............................ - 3 -
附件............................................... - 3 -
附件一：技术差异表............................... - 3 -
附件二：专用工具及备品备件清单................... - 3 -
附件三：高低区直连供暖机组主要部件配置清单........ - 3 -
1 总则
1.1本技术规范适用于太原炬能再生能源供热有限公司投资建设的城市集中供热工程中所需高低区直连供暖机组技术要求。
1.2在本技术规范中，对高低区直连供暖机组的技术性能、技术参数、供货范围、技术服务和责任提出了基本要求。
1.3买方在本技术规范中对高低区直连供暖机组提出了最低限度的技术要求，卖方应提供符合本技术规范书和相关工业标准、功能齐全、供货范围完整的优质产品及其相应服务。对国家有关安全、环保等强制性标准必须满足其要求。
1.4若卖方有更好的产品解决方案，卖方可向买方提出，经买方同意后，可以用于该技术规范书所涉及项目。
1.5本技术规范书的内容如有遗漏，卖方可予以补充，并对补充的内容或技术的必要性进行具体的论述。
1.6若卖方所投产品与该技术规范中的条款有差异，卖方要将所有差异一并列入“技术差异表”（见附件一）,卖方在差异表中未提出部分买方视为对招标文件的认可和响应。
1.7 卖方执行本技术规范所列标准，如有矛盾时按较高标准执行。
1.8 卖方应保证提供的货物是全新的、可靠的、完整的。
2 规范性引用文件
2.1本技术规范编制参照下列的有关标准和规范：
《城镇供热管网设计规范》 CJJ34-2010；
《输送流体用无缝钢管》 GB 8163-87；
《压力容器法兰》 JB 1157-1164-82；
《离心泵技术条件（Ⅲ类）》 GB/T 5657-95；
《钢制管法兰类型》 GB/T 9112-2010；
《钢制对焊无缝管件》 GB/T 12459-2005；
《涂装前钢材表面腐蚀等级和除锈等级》 GB/T8923-1988；
《压力容器无损探测》 JB/T4730-2005；
《现场设备、工业管道焊接工程施工规范》 GB50236-2011；
《离心泵效率》 GB/T 13007-2011；
《中小型三相异步电动机能效限定值及能效等级》 GB 18163-2012；
《城镇供热系统标志标准》 CJJ/T 220-2014；
《低压配电设计规范》 GB50054-2011；
《供配电系统设计规范》 GB50052-2009；
《通用用电设备配电设计规范》 GB50055-2011；
《自动化仪表工程及验收规范》 GB50093-2013；
《电气装置安装工程接地装置施工及验收规范》 GB 50169-2016；
《外壳防护等级（IP 代码）》 GB 4208-2008；
2.2 进口设备的制造工艺和材料应符合相应标准。
2.3 规范所使用的各标准如有新版本，以最新版本为准。
2.4当上述规范和标准对某些设备和专用材料不适用时，经买方确认后，可采用有关的标准和生产厂的企业标准。
3 供货范围
3.1供货范围说明
卖方根据买方提供的“高低区直连供暖机组供货清单”及本技术规范要求设计、生产所需高低区直连供暖机组，并对所供高低区直连供暖机组的所有部件、材料、制造、供货、检查、试验和运输负有全部责任，保证所提供的高低区直连供暖机组满足本技术规范中的要求。产品涉及的专用工具及必要的备品备件，卖方应在投标时提出并列入“专用工具及备品备件清单”（见附件二），在供货时随同设备一并供货。
3.2供货清单
高低区直连供暖机组供货清单
4 设计条件
1) 热媒介质：二次网热水；
2) 设备供/回水温度：50/40℃；
3) 管网设计压力：1.6MPa；
4) 水泵进口设计压力：0.8MPa；
5) 水质：热网水质符合《城镇供热管网设计规范》CJJ34-2010热力网补水的要求，如下表；
6) 进线电源： AC380V， 50Hz。
热水热力网补给水水质要求
5 机组配置要求
5.1高低区直连供暖机组总体说明
高低区直连供暖机组主要由增压隔断和减压隔断两部分组成。增压隔断进口与低区采暖供水管道对接，出口与高区采暖供水管道对接。减压隔断进口与高区采暖回水管道对接，出口与低区采暖回水管道对接。
设备整体配置应满足以下基本要求：
1) 每台机组配置一台增压泵，增压泵泵采用变频控制。
2) 机组对外接口关断阀均采用焊接球阀，具体要求见焊接球阀技术规范。
3) 机组增压隔断、减压隔断进口过滤器采用球阀过滤器。
4) 机组上所配其他阀门原则上采用钢制硬密封阀门。
5) 应有措施保证机组运行时，能够自动维持高区回水压力稳定。
6) 应有措施保证机组停运后，高低区之间完全隔离，高区水不会进入低区。
7) 应有措施保证机组停运时，不产生水击现象。
8) 机组能够自动调节水泵频率，以维持高区供回水压差稳定在设定范围。
5.2高低区直连供暖机组系统流程图
本系统图体现了实现以上功能要求的一种基本途径，仅作为参考，并不作为强制要求，卖方可在本图基础上提出合理化改进建议。

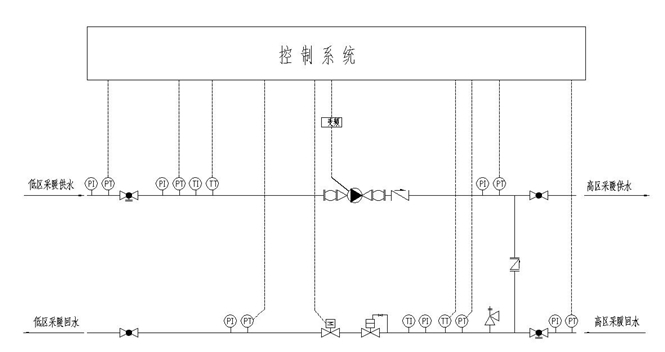

图1：高低区直连供暖机组系统流程图
5.3主要设备、部件技术要求
5.3.1增压水泵配置要求
5.3.2焊接球阀技术要求
5.3.5球阀过滤器技术要求
球阀过滤器过滤网采用316L不锈钢材质，过滤精度不低于20目，连接方式可采用焊接或法兰连接，若采用焊接方式，阀体材质参照焊接球阀技术要求，若采用法兰连接阀体材质采用铸铁HT250,其余参照球阀技术要求。
6 控制系统要求
6.1控制系统功能
控制系统应具备但不限于以下功能：
1) 控制系统应有参数测量功能。应能对温度、压力、差压等参数进行实时检测，对水泵起停、运行等状态量进行监测，并能完成相应参数的数据处理物理量的上下限比较、数据过滤等；
2) 控制系统应有数据存储功能。应能按设定的时间间隔采集和存储被测参数，存储的历史数据在掉电后不丢失；
3) 控制系统应有自我诊断、自动恢复功能。控制器通电后应自动自检；
4) 控制系统应有日历、时钟显示和密码保护功能；
5) 控制系统具备现场显示、操作功能。在现场能通过操作键盘进行功能选取、对参数现场设定、报警设置等；
6) 控制系统应能自动调整水泵频率维持高区供回水压差稳定在一定范围。
7) 控制器应能与监控中心进行数据通信。
8) 控制系统的报警功能应符合下列规定：
a) 控制器应支持数据报警和故障报警；
b) 故障和报警记录应自动保存，掉电不丢失；
c) 发生报警时，控制器显示屏上应有报警显示同时在控制柜体操作面板有声或光报警；
9) 控制系统应具有可扩展性，所有的扩展模块的接口及I/O点应有一定冗余，以便卖方根据自身需要增加控制、检测功能。
6.2控制系统数据采集
6.2.1监控参数
监控参数包括但不限于以下参数：
1) 增压隔断、减压隔断进出口压力、温度；
2) 增压隔断、减压隔断进口球阀过滤器差压；
3) 增压水泵电压、电流、频率及运行状态等；
4) 运行的越限报警；
a) 增压隔断进水压力过低；
b) 增压隔断出水压力过高；
c) 减压隔断进水压力过高/过低；
d) 循环泵电流高报警
e) 循环泵缺相报警
f) 停电报警
6.2.2监测设备性能要求
1) 温度传感器/变送器符合下列规定
—测量误差不应大于±1℃；
—防护等级不应低于IP54;
—温度传感器应能在线拆装
2) 压力变送器应符合系列规定
—压力测量范围应满足被测参数设计要求，传感器测量精度不应低于±0.5%；
—防护等级不应低于IP54。
3) 就地温度计及压力表应符合下列规定：
—温度计精度不应低于1.5级，压力表精度不应低于1.5级；
—安装位置应反映实际测量值，且应易于读取和仪表维护；
—应按被测参数的误差要求和量程测量范围选用，最高测量值不应超过上限量程值的70%。
7 高低区直连供暖机组厂内组装要求
7.1高低区直连供暖机组内管道、设备安装
1) 高低区直连供暖机组内的一、二次侧管道全部采用无缝钢管，其标准按照GB8163执行。
2) 高低区直连供暖机组内的弯头、异径管、三通应符合GB/T12459的规定。
3) 高低区直连供暖机组内的法兰应符合GB/T9112的规定，法兰垫片应使用石墨金属缠绕垫片。
4) 在高低区直连供暖机组的一二次侧低点应设置泄水阀，高点应设置排气阀，泄水阀、排气阀全部采用球阀。
5) 球阀过滤器必须按介质流向安装，其排污口应朝向便于检修的位置。
6) 水泵前后应设置可靠的软连接装置，水泵底座设置有效减震装置。
7) 高低区直连供暖机组底座和支撑结构应有足够的强度和稳定性。
8) 高低区直连供暖机组内的管道及底座的预处理达到GB/T8923-1988中ST3的规定。外表面应涂敷底漆和面漆各2道。
7.2高低区直连供暖机组内电气、仪表安装
1) 电缆敷设应走桥架或穿线管。
2) 电控柜内应有接地汇流排。
3) 在管路上的仪表焊接丝座要保证成形厚度。
4) 就地仪表安装位置及方向应便于操作人员观察。
8 技术资料和交付进度
8.1总体要求
1) 卖方提供的所有资料应使用国家法定单位制即国际单位制，语言为中文。如果资料为外文则卖方负责翻译为中文，提供中英文对照的资料，以中文为准。
2) 资料的组织结构清晰、逻辑性强。资料内容正确、准确、一致、清晰完整。
3) 卖方提供的技术资料一般可分为投标阶段、配合设计阶段、设备监造检验、施工调试试运、性能试验验收和运行维护等方面。卖方须满足各方面的具体要求。
4) 所有图纸的电子版均以dwg文件格式（Autocad2004版本，必须按比例绘制）提供给买方。产品运输、安装、使用说明书、修理指南等文件的电子版均以WORD格式提供买方。
8.2卖方应提供的资料
卖方在投标阶段应至少但不限于提供以下资料：
1) 高低区直连供暖机组说明书；
2) 高低区直连供暖机组工艺流程图；
3) 高低区直连供暖机组总装图；
4) 高低区直连供暖机组控制方式阐述；
5) 高低区直连供暖机组主要部件配置清单（格式见附件三）；
附件
附件一：技术差异表
附件二：专用工具及备品备件清单
附件三：高低区直连供暖机组主要部件配置清单
