直联供暖机组图片、高直联供热机组报价明细表

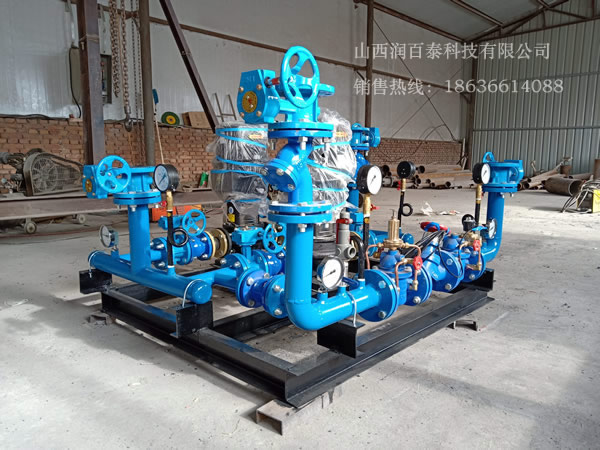

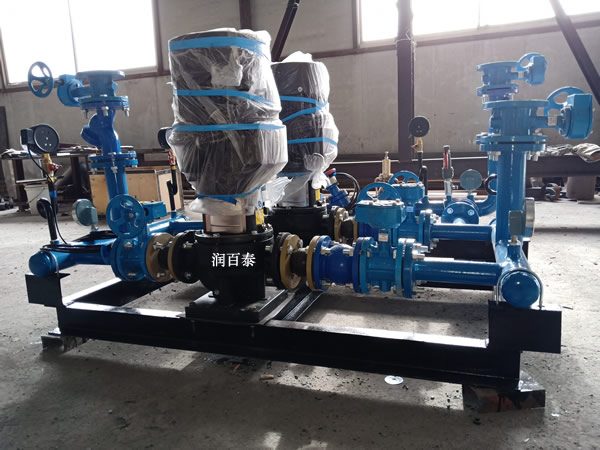

高层直联供暖机组图片

直联供暖机组型号	RBTZ-100-33-15-2
名称	规格	数量	材质、厂家
变频控制柜	变频器15KW	1个	中创变频
	交流接触器	2套	正泰电器
	中间继电器、热断电器	2套	正泰电器
	电源、三档旋转开关	1个	正泰电器
	电压表、电流表	1套	正泰电器
	低压电器配电部分	1套	正泰电器
	红色、绿色指示灯	1个	正泰电器
增压隔断装置	循环泵15kw  TD100-33/2	2台	南元泵业 一用一备
	涡轮蝶阀  DN100	4个	天津阀门
	Y型过滤器  DN150	1个	天津阀门
	软连接   2.5Mpa	4个	上海道伦
	法兰   1.6Mpa	6个	国标
	封头 DN150	4个	国标
	无声止回阀 1.6Mpa	2个	天津阀门
	焊接无缝连管DN150	2套	润百泰
减压隔断 平衡装置	减压装置 DN150	1个	润百泰
	自动隔断装置DN150	1个	润百泰
	流量控制阀 DN150	1个	天津阀门
	过滤器  DN150	1个	天津阀门
	焊接无缝连管DN150	2套	润百泰
	弯头 DN150	2个	国标
	法兰 DN150	4个	国标法兰
标准件	涡轮蝶阀  DN150	4个	天津阀门
	双金属温度计	4块	上海荣华
	压力表1.6MPa	4块	上海荣华
	数据通信电缆、电线（10米）	1套	国标
	低压缺水保护	1套	上海荣华
	安全阀	1个	青岛崂山
	防水锤装置	1套	天津阀门
	镀锌螺丝、钢垫等附件	1套	国标
	机架底座	1个	10#国标槽钢
其他费用	专车运输、现场机组指导安装、运行调试
合 计	人民币（大写）：肆万捌仟元整（含普税厂家批发价）   ¥48000元

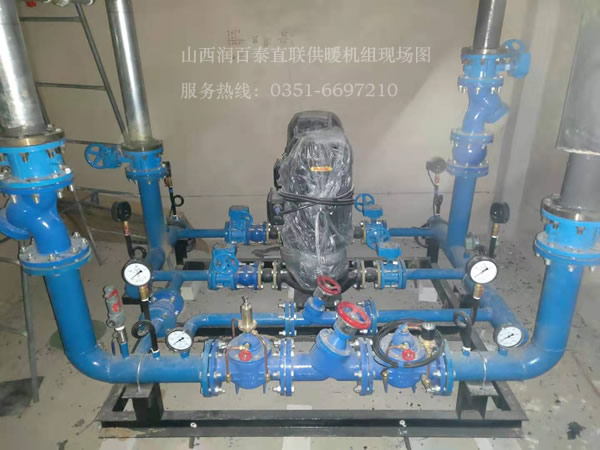

直联供暖机组河北承德现场案例施工连接图片
