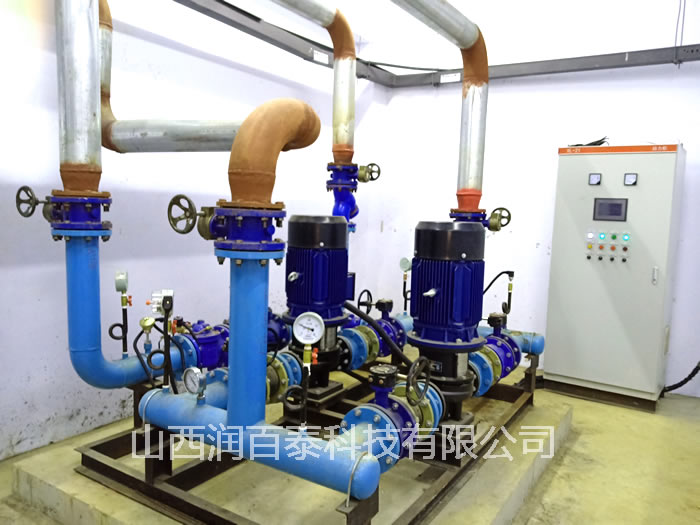

直连供热机组,高层直连供热机组,高低区直连混水供热机组供应发布时间:2020-2-16 17:40:55 山西润百泰公司主要经营直连加压供热机组和直连混水供热机组,产品质量好,价格低,批发供应河北、河南、陕西、内蒙古、甘肃、新疆等地方,直连供热机组的控制原理不是简单的PID控制,它的核心部件是减压断流装置,高层建筑供暖采暖直连供热机组的优点是一次性投资少、系统简单、运行费用低。高低区并网直连供热机组是我公司研发的新型采暖设备。直连供热机组可将低区供水升压后作为高区供水,其回水减压后直接进入低区回水系统,高区系统与低区系统直接连接,对高区进行供暖。高层建筑分区供暖采用本机组,不需要设置水箱或换热设备,系统简单、占地面积小,安装方便,节省投资,并可实现无人值守。
智能型全自动高层直连供暖机组技术特点: 1、显示直观,各项参数一目了然,包括一次压力,温度,二次压力和温度,流量,频率,运行状态等参数。 2、控制界面,报警界面以及设定,还可以记录两个供热期的运行记录。 3、配置高,采用专业技术的控压装置和SIMENS调节阀组,精确控制流量和压力。 4、监测仪表采用DANFOSS或者星仪产品,灵敏度高并且精准。 5、在一些场合,比如办公,学校等场合可分时段设置,在上班前两个小时恢复正常设置,最大程度节能。 6、支持MODBUS协议,加远传模块可实现数据上传并且可在控制中心进行控制。 7、阀门采用KARS等,寿命长,不漏水。 8、管路采用无缝,一般采用通钢集团。 直连供热机组的流量选型 在实际生活中,供热是多种多样的,方式、面积、高度等几乎每一栋楼都不完全相同,这就使得直连供热机组需要根据用户的不同工况依据实际选型。选型方式如下: 比如:项目总供热面积为40000m2,楼高60m,低区1~7层共20000 m2,高区8~18层共20000 m2,低区直供,直连机组供应高区,热耗指标为50w/m2,采用地板辐射方式采暖,供回水温度为50/40℃,高区管网阻力为40KPa。 1、直连供热设备配套水泵的流量选型如下: 依据传热公式:Q = M?Cp?(Tin-Tout) Q:换热量或热负荷W M:介质流量Kg/s Cp:介质比热J/Kg?℃ Tin、Tout:介质进口和出口的温度℃ 20000 m2×50w/m2=M×4187 J/Kg?℃×(50-40)℃ M≈23.80Kg/s=85.68t/h 2、直连供热机组配套水泵的扬程选型 如果上述项目标明低区定压点为0.30MPa,也就是压力水柱对应高度为30m,即相对高度为:楼高60m-30m=30m。 3、机组水泵的选型 综合上述可知: 水泵流量应≥85.68t/h,扬程应≥30m+管网阻力对应水柱高度4m=34m。即机组配套水泵为:流量87t/h,扬程为38m,功率为15KW; 4、机组型号为:RBTZG-1.0/30-15/D 5、假设热源温度为80/60℃,则高区与低区都需要调温,这时高区机组变成了高低直连混水机组,高区的机组只需要把ZG变为GH即可。而低区需要增加一套直连混水机组,根据上述公式计算可知机组的型号为RBTZH-2.0-15/D。 6、说明 直连机组的型号应该依据实际选择,山西润百泰公司样本上的标注是定型产品仅供参考。由于管网的布置千变万化,所以扬程的选择应有一定的富余量,而供热面积较大时,流量也应留有10~30%的富余量,以保证热平衡 高层直连供热机组的维护和保养: (1)应定期检查和清洗过滤器中的滤网。若要反冲洗过滤网,要停止泵的运行,并且关闭过滤器入口侧的阀门,以保证冲洗时过滤器内的水处于倒流状态。若要清洗过滤网,要关闭二次测供水回水的阀门,以防止系统失水。 (2)直连供热机组停机后应切断电源。若长期停机,需要将机组管道内的余水通过机组的排污阀排尽。 (3)应避免短时间内频繁开停机,防止因此对泵产生的危害及温度变化而使密封垫和其他零部件加快老化。并定期向电机轴承注油。 (4)如在冬季停机,为防止机组结冰损坏零部件,必须排尽机组内所有的滞留水。 (5)安全阀排放口应顺畅,并接至安全的地方,以免在泄压是伤到人。 (6)备用水泵不应长时间不运行,可每半个月运行一次,以防泵的轴承秀死。 (7)不应使电动调节阀长时间不运行。 (8)智能控制器、变频器等参数,非专业人员勿动,以免机组的工作不能正常运行。 (9)如冬季结束,由于春夏较长,应经常打开设备间窗子进行通风,保持设备间干燥,以免由于潮湿的空气对电子器件造成锈化腐蚀,或定期上电,祛除电子器件内部的潮气。 (10)控制柜内部定期做除尘清理,防止由灰尘产生静电。 (11)检查动力电缆是否松动。 直连混水供热机组的介绍 直连混水机组是将热水锅炉、市政热网或小区热水系统的高温热水降温增流,获得60°C以下的低温热水, 也就是把一次供水管网供水(95°C)、回水(70°C)的大温差(≥25°C)、小流量热水,通过混水机组变成二次管网供水(60°C)、回水(50°C)小温差(≤10°C)、大流量的热水后向建筑供暖。 直连混水供热机组不但满足地板辐射采暖及中央空调供暖的要求,同时也大幅度降低水泵功耗及管道投资,是一种节电、节热、节省投资的新型地热、空调供暖设备。 直连混水供热机组优点: 直连混水供热机组可直接使用一次管网的高温水,当外网来水温度高于60°C时,经机组混水降温后以低于60°C的温度向建筑供暖,不需要用外加动力,节能、安全 直连混水供热机组采用比例式控制方式,克服了热媒温度不稳定所造成的地暖忽冷忽热的现象,提高了供暖温度的稳定性和质量,无易损件、不结垢,使用寿命长,机组体积小,占地面积少,安装方便。 直连混水供热机组结构简单便于维护,不用设置板式换热器及补水定压设备即可完成降温采暖,节省了投资,减少了维护费用。 直连混水供热机组使用广泛,不仅在地热辐射采暖、空调采暖上应用,也可用于化工、纺织、医药冶金等行业,实用性强、工作可靠、体积小、投资少、易管理、易操作,是地热辐射采暖、中央空调采暖建筑的理想供暖设备,但对水质有要求的场合不可使用。 直连混水供热机组实现全自动控制,无人值守,提高了供暖质量,实现恒温控制,出水稳定。减少故障率。 低区直联混水供热机组 此类机组适用于多层建筑和高层建筑的低层区供暖系统。其结构特点是混水泵设在高温供水与回水的旁通连接管上,使高温水与低温水在混水器内混合后向多层建筑供暖,可最大限度的节省动力消耗,是最节能的供暖混水机组。 高层直联混水供热机组 此类机组适用于高层建筑的高区供暖系统。其结构特点是在增压泵前的低区高温供水管上设温控阀,高区回水经减压后与温控阀相连,高温水与高区回水自动按一定比例混合,自动调节到用户要求温度后经增压泵向高区供暖,满足用户采暖需要。该机组有效地利用一次管网压力,减少增压泵的功率,结构简单,是节能的高层直连供暖混水机组。 山西润百泰公司以自主创新为先导,以产品的技术很好、质量可靠、服务完善为宗旨,研制出符合现代高层建筑需要的高低区高低温直连混水供暖设备,特别是针对高低温差压明显的地区!具有节能、热效率高、工程造价低、自动化控制、安全稳定、方便管理、卫生环保等特点。 智能直连混水供热机组一般采用三阀两泵设计,或者三泵一阀,全自动监控,自动化程度高,可远传。在大型的供热系统中,一次压力不稳定,也可采用转换阀设计,适应不同的复杂的水力工况。 1、自诊断功能 当系统发生异常时,可自行诊断,自行处理,并报警通知操作人员,能够将相应的信息登录到故障列表,其中包括故障类型,位置等。 2、控制功能 控制器能够提供方便的自动控制,包括连续的回路控制和顺序控制,接收调度中心的控制指令等,比如压力控制,温度控制,流量控制。 3、报警功能 控制器诊断到传感器,阀门,控制模块以及通讯的故障时将自动报警并将报警信号上传,控制器同时采取相应的保护措施,尽可能保护系统的安全运行。 4、通讯功能 本地控制系统可以将采集的数据传输到控制中心,也可以接收来自控制中心的数据。 5、管理功能 实时数据显示,包括列表,流程图,曲线,历史趋势存储,越限参数报警,记录,系统故障诊断,报警。 相关信息阅读: · 高层直连供暖机组图片,高低区直连供热机组高清图片 · 陕西高层直连供暖设备公司_榆林高层均压直连供暖机组图片 · 高直连供热机组、高直连供暖机组、智能高区采暖直连供热设备原理及功能特点 · 高层供暖直连加压机组、高直联加压供热机组的特点和运行原理 |
