高层直连供暖机组的实物图片_选型设计_价格多少钱？

高层直连供暖机组是高层建筑分区采暖系统的高区加压设备，它起到的作用包含变频供水增压、回水减压、停电断流、消除水锤等，主要应该用于市政集中供热的管网末端出现压力不足、流量不足、水温较低的情况下，因其无换热环节，提高了二次管网的供水温度，同时高层直连供暖机组可以加装混水调温功能，保证二次侧的管网运行温度不超过60度，在降温时，可以充分补充管网的供水流量，这样高层直连供暖机组就具备了加压、增流、调温的作用。

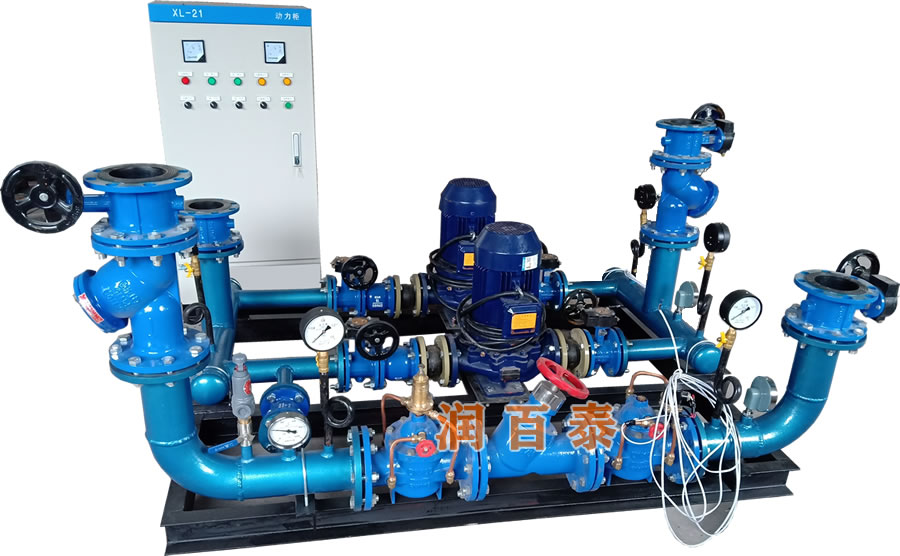

4kw功率的高层直连供暖机组的实物图片

高层直连供暖机组如何选型设计？

高层采暖直联机组的选型设计主要是计算加压泵的流量和扬程，山西润百泰公司是直连加压供暖设备、高直连供热机组、直联混水机组的制造厂家，拥有丰富的设计经验，如果您需要购买高层直连供热机组，请提供项目的供热面积、楼层高度、高低层分区情况，热源供回水温度，二次网采暖介质（地暖或散热器），根据高区的供热采暖面积、楼层高度和热源的供水压力情况，就可以计算出流量和扬程。举例说明如下：

比如山西某小区需要采购高直连供暖设备，高区采暖面积为1.5万平米，热负荷为40W/平米，楼层为17层，低区为1-6层，高区为7-17层，楼房高度为54米，热源一次网供水压力为3公斤。那么水泵的选型就必须满足流量50T/H，扬程:31M(51-30+10)。

根据水泵选型手册和水速流量对照表

直连加压供热机组就选型为：TD65-34      流量：50T/H    扬程：34M   功率：7.5KW   一用一备  机组管径为：DN100;

成套的直联机组应包含变频控制柜、加压泵、阀门仪表、焊接管道、槽钢底座、减压装置、断流装置等，如果配置南方泵和ABB变频控制，7.5kw功率的直连供暖机组价格为4万至4.5万元之间，具体还要看是否要PLC触摸屏、压力传感器、温度传感器，是否需要以太网远传端口，若是带混水功能的直连混合供机组价格约为4.2万至4.6万元之间。

以上报价是直连供暖机组的出厂批发报价，若是客户按工程进度付款，价格要在6.5万元至8万元之间。
