地暖供热直联混水控制机组
发布时间:2020-2-28 15:06:43
地板供热混水控制机组(含分集水器)的混水部分含混水泵、三通混水阀、温度调节阀、排气阀、截止阀等,混水机组控制柜设在配电室 山西润百泰公司专业销售热力站直连混水机组和配套系统的控制电缆及设备连接,提供供暖混水机组的安装指导、现场调试、培训和质保期内的事故处理。我们的供货范围应包括:直联混水机组及所需的备品备件及易损件。执行器调节灵敏,流量特性可调,并带断电保护功能。可实现节能运行,无人值守,性价比高。地暖供热直联混水控制设备具有断电保护功能,在系统停电的情况下,电动调节阀执行器会自动发出指令关闭阀门并报警,阻断热源的进入。全自动混水机组是布局合理的新型智能供热机组。 智能直联混水控制机组由管道、阀门、压力管件、循环泵、电动调解阀、变频控制柜、变频器、PLC控制柜等组成。
混水机组主要组成 循环泵设有蝶阀、软接头,泵后设止回阀、软接头、蝶阀等。 每套直联混水控制机组一二次供回水网上主阀门采用焊接球阀,压力变送器、温度变送器、就地压力表及温度计等,一次网供水及二次网回水均设直通式除污器(除污器设旁通管,除污器和旁通管上均应设关断阀)。 二网回水设阻断器 机组管路上应有电动调节阀结合PLC系统实现自动控制。 机组内就地显示仪表:包括温度计、压力表等。 远传仪表及组件配件:包括压力传感器、温度传感器、流量计、热量计等,并具有集中信号远传接口。 控制系统:包括循环水泵变频器(循环水泵为两用一备,单变频)PLC可编程控制器和必要的电器元件等。 机组标准件:管路、底座、动力线、信号线及其它。 排污球阀。 循环泵及阀门检修设置吊装构件(吊装环或吊耳等)。 电控柜及配套组件配件。
PLC无人值守地板供热直联混水控制机组功能要求 1、机组配备一次供水压力变送器、一次回水压力变送器、二次供水压力变送器、二次回水压力变送器、一次供水温度变送器、一次回水温度变送器、二次供水温度变送器、二次回水温度变送器。 2、设备具有中央控制、远程控制、无人值守、可回传用电量、电流、电压、压力、频率、超压报警、一、二次网温度、流量等数据传输,节能环保等多项功能,可调控设备。 3、设备具有远程服务功能,数据中心实时对每台设备传回的数据进行分析处理,如发生异常可通过微信短信方式发出警报。 4、设备有失水报警功能,当二次管网失水过多时设备可自动向管理者以微信或短信方式发出报警。 5、设备具有巡检反馈功能,可记录巡检人员巡检泵 房的具体时间和设备运行情况。 6、设备穿线非致命故障时,系统可自行进行检测、分析、调整、复位等动作,同时记录故障时间、故障代码 并发出报警。 7、设备要根据供水压力、供水温度、室外温度等综合多项参数进行智能调整,确保一次调整到位,做到不超调,不滞后。 8、设备配备物联网控制柜 9、设备混水后的供水温度应为设定温度士0.5℃ 10、设备运行正常后,设备运行各项参数需并网传入供热公司监控控制平台。
智能地暖供热直联混水控制机组配件要求 1、变频器采用ABB、控制部分采用工业级PLC可编 程控制系统(西门子)。 2、设备要求使用南方泵业、威乐、格兰富等国内国际知名品牌。 3、电动调节阀要求执行器为(西门子) 4、接触器及低压电器元件(施耐德) 5、压力变送器、温度变送器(丹佛斯) 6、设备要求配有供回电磁流量计各一台(国内知名品牌) 7、求混水机组主阀门均采用焊接球阀(304不锈钢球体)或铸钢闸阀,电动阀阀体采用调节阀或混水阀确保调节精度,其它阀门要求三偏心硬密封蝶阀。 8、设备采用不锈钢止回阀,可使用终身,使用机组故障率大大降低。 9、所有管材均采用国际无缝钢管。 10、要求采用全自动相关线对管材下料,表面光滑、水阻小,连接管道采用全自动焊接。

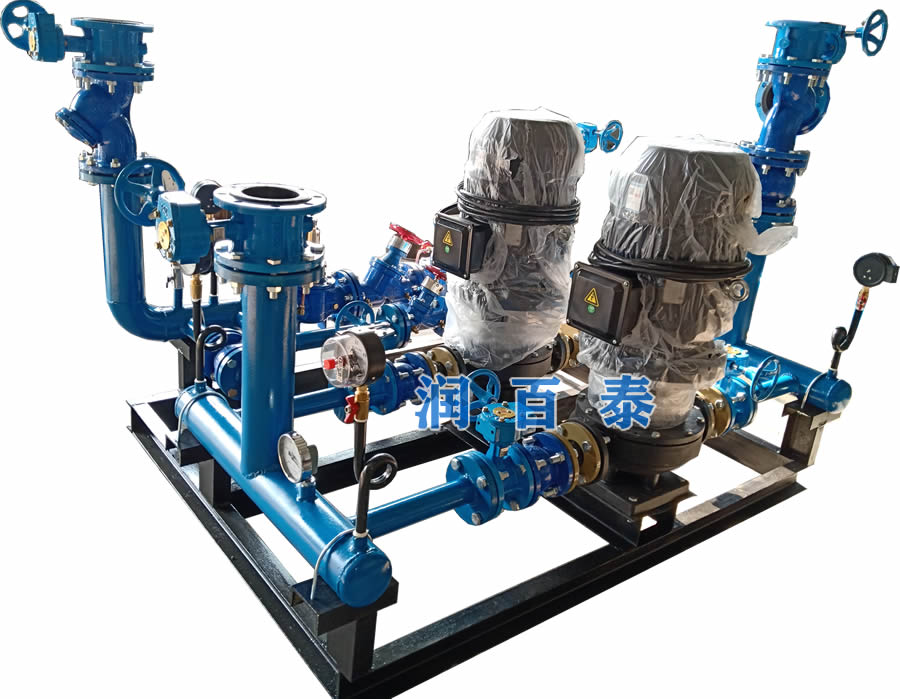

全自动直联混水机组
