高层供暖直连控压机组_变流量控压设备的设计选型

高层建筑供暖直连控压设备的机组型号

　　1.高层供暖直连控压机组加压循环泵选择：
　　加压循环泵扬程：H=H1- H2 + H3 + H4 + H5
　　H1-高区供暖系统最高点至加压循环泵处高度差，m
　　H2-外网供水在加压循环泵处的供水压头，m
　　H3-室内系统阻力损失，可取5m
　　H4-高区采暖系统最高点安全富余量，可取5m
　　H5-由于外网供水压力有波动或数据不准增加5m富余扬程（由于变频水泵能根据外网压力自动调整节能运行）

　　2.高层供暖直连控压机组加压循环泵流量：
　　G=0.86kQ/ρ（t1-t2）m³/h
　　K-附加系数，可取1.1
　　Q-高区系统热负荷，W
　　t1-供水温度，℃  t2-回水温度，℃
　　ρ-供水的密度，kg/m³
　　根据以上扬程、流量确定加压循环泵型号、电机功率等参数。

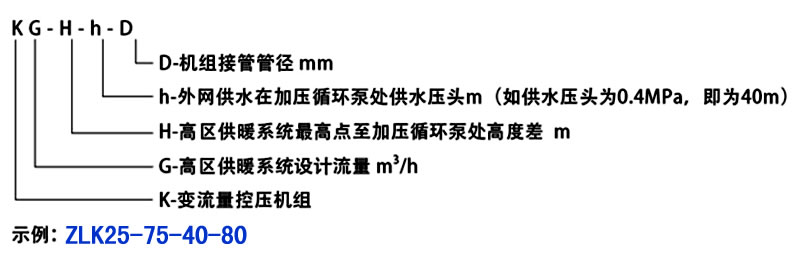

高层供暖直连控压机组选型设计举例

　　例：某高区供暖系统设计流量G=30m³/h，高区采暖系统最高点相对加压循环泵标高50m，外网供水在加压循环泵处压力为0.4Mpa
　　由此确定：
　　设备名称：变流量控压机组
　　设计流量：G=30m³/h
　　确定管径为：DN80
　　机组型号为：K30-50-40-80.
　　加压循环泵扬程：H=50-40+5+5+5=25m
　　根据以上扬程：H=25m、流量：G=30m³/h
　　确定加压循环泵型号：TD50-28/2，电机功率4.0kw。
　　工程设计时，可在设计图纸上标出设备名称——高层供暖变流量控压机组，标注出变流量控压机组设备型号，绘出机组系统图，给出设备预留位置并给电气专业提供加压循环泵电机功率即可。

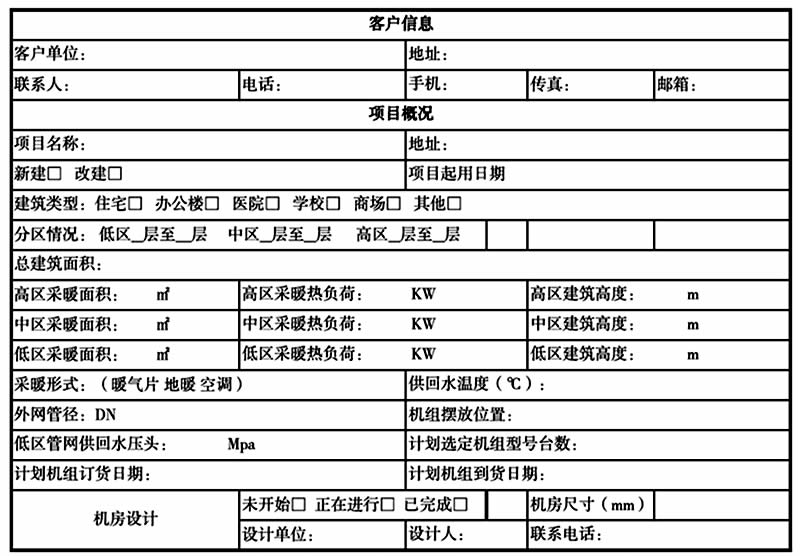

高层建筑供暖直联控压机组客户选型设计表
