高层直连加压机组_直联供暖设备_高层直连加压水泵

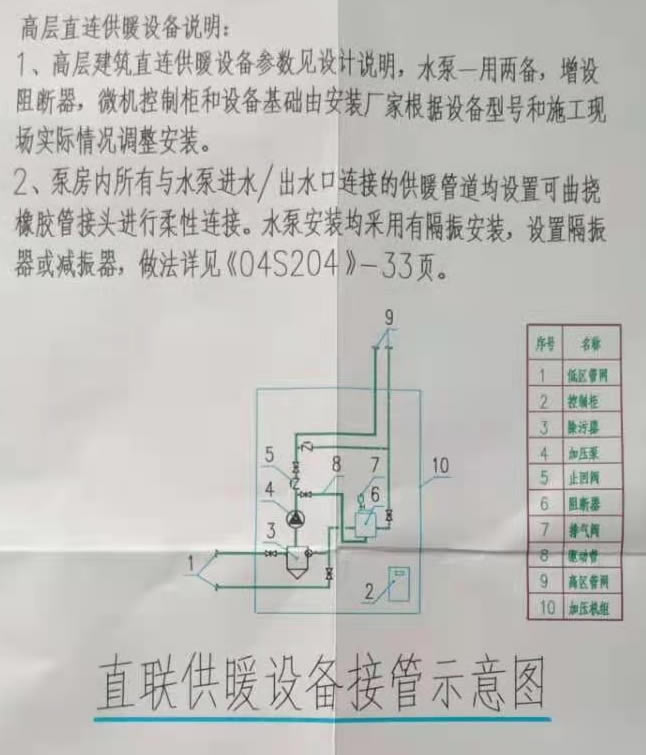

高层直连加压机组包括水泵、止回阀、蝶阀、远传压力表、压力表、电动减压阀组、电接点压力表、控制柜、电磁阀、流量开关、过滤器、压力变送器、电磁流量计、快速隔断阀、变频器、电控柜和电缆以及其它为满足机组正常运行所必须的附件。高层直连加压机组属于闭式循环冷水系统。加压水泵，其制造标准应符合国家标准。加压水泵与台座间应有隔振措施，水泵进出口应设橡胶软接管。水泵出口应设止回阀及关断阀，水泵进口应设关断阀。高层直连加压机组控制系统可根据设定压力对电动减压阀开度进行调节，从而使回水压力达到设定值。高层直连加压机组电动减压阀应具备如下功能：不管阀前压力如何变化，能保持阀后压力不变，达到所要求的回水压力，此回水压力值可比低压冷水管网回水压力值略高。高层直连加压机组水泵停止运行时，快速隔断阀应立即关闭，同时电动减压阀自动关闭，使高区与低区冷水系统隔开，防止水击现象发生，同时保证高区充满水。在电气动力控制柜（箱）设计时，应充分考虑电缆端接的要求，合理布局接线箱（盒）内葛兰、接线端子等元件，以保证与电缆的可靠端接。高层直连加压机组设备及其电气动力控制柜（箱）内部的电气接线及接线装置、电气导管、电气元件、动力电源接线盒、动力及控制接线端子（与主仪控系统连接）及设备接地接口等控制箱（柜）的设计应满足电缆端接的要求。高层直连加压机组控制柜（箱）应配置必要的操作显示面板，面板上应能详尽显示设备的运行状态、故障报警情况，并能在面板上进行操作以及远方/就地切换。
