高低区直联机组-直连高层供暖机组设备
发布时间:2021-9-24 15:35:18

直连高层供暖设备是成套直连高层供暖机组,包含直连供暖控制柜、变流量控压装置隔断器,热水增压泵,直连专用除污器、过滤器、机组槽钢底座,蝶阀、避震喉、电接点压力表、双金属温度计、止回阀等。高低区直联机组采用智能变频控制、控压阻断器、驱动管等,减压效果好,运行稳定。

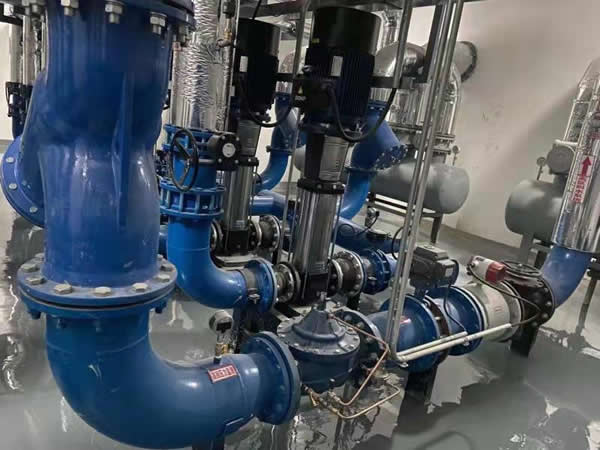

智能型高低区直联机组图

高低区直连机组CAD图纸

系统概况和相关设备
高区变频直连供暖机组:煤仓间供暖系统、二级碎煤机室22.60m以上供暖系统。

 高区变频直连供机组设备名称、型号、数量及用途

设备名称
型号规格
数量
外型尺寸(mm)
高区变频直连供暖机组(用于煤仓间及以上采暖系统)
包括一套减压装置、两台水泵(一用一备)、变频器及控制装置,水泵流量7.5m3/h,扬程20 m
1套
≤1500(长)×
1200(宽)×
1500(高)
高区变频直连供暖机组(用于2级碎煤机室22.60m以上供暖系统)
包括一套减压装置、两台水泵(一用一备)、变频器及控制装置,水泵流量2.5m3/h,扬程20 m
1套
≤1500(长) ×
1200(宽)×
1500(高)


1.1  高区变频直连供机组技术要求
1.1.1  机组内含一套减压装置、两台循环加压泵、一台变频器及自动控制系统。循环加压泵采用变频器一拖二控制方式,并带自动旁路。
1.1.2  机组总管径(用于煤仓间机组≥D65;用于2级碎煤机室≥D40),减压装置核心元件为阻断器,阻断器为铸钢或者碳钢Q235B材质,耐压1.6MPa,耐温150℃。
1.1.3  机组内应设置压力、温度控制装置,保证高区回水压力稳定在系统总回水压力的±10%以内,保证高区回水温度稳定在系统总回水温度的±10%以内。
1.1.4  机组内应设置相应的旁路及手动控制系统,满足再自动装置失灵后能够手动运行,且能够满足自动运行时的技术要求。
1.1.5  机组应布局合理,留有相对应的检修、更换空间。
1.1.6  高区直连机组应能满足高区采暖系统技术要求,并能在指定的环境下长期安全运行。
1.1.7  高区直连机组配有两台循环水泵。循环水泵为清水离心式,应选用符合国家标准要求的、具有水泵专业生产资质的相关厂家的优质产品。循环水泵的流量与扬程应符合技术参数表中的相关要求。
1.1.8  高区变频直联机组应配备就地控制柜系统,该系统集合安装在高区直连机组内。
应配有显示器(显示高、低区供回水压力、供回水温度)、有双泵交替及同时运行功能、低区欠压停机保护以及缺相、过载、欠压等保护功能。并能够输出/输入远方控制接口,留有接受HVAC DCS系统的远方监控硬接线接口(监控内容为设备运行、停止、故障、报警),投标方不得以任何理由拒绝HVAC DCS系统的配合要求。
1.1.9  减压装置应运转灵活,运行平稳。外壳筒体应光滑无毛刺。
1.1.10  各部件材质、配件,投标方应列出清单。
1.1.11  高区直连机组各接口应有配套反法兰及连接件。设备检修高度不应超过1.5米。
1.1.12  水泵性能要求
a) 水泵应能满足各种运行工况下水系统水量的输送。
b) 水泵的性能参数应符合有关标准、订货单的规定,性能偏差按GB 321682《水泵、混流泵、轴流泵和旋涡泵试验方法》的规定,对C级试验,须在下列范围内。
扬程                      ±6%
流量                      ±8%
轴功率                    ±8%
c) 水泵应符合JB/T 6878-2016《管道离心泵》、GB/T 5656《离心泵 技术条件(Ⅱ类)》的规定,水泵的振动极限值应符合GB/T 29531-2013《泵的振动测量与评价方法》中的C级规定。水泵的噪声极限值应符合GB/T 29529-2013《泵的噪声测量与评价方法》中的C级规定。设备制造应执行其他有关的国家标准和规范,投标人应在投标书中详细列出执行的标准和规范清单。
d) 投标方应确定泵的允许工作范围,并绘出性能曲线(扬程、效率、轴功率、汽蚀余量与流量的关系曲线)。
e) 水泵的特性曲线变化应平缓,从额定流量到零流量扬程升高不超过额定流量时扬程的25%。如果超过35%,投标方应征得招标方的书面同意。
f) 水泵的第一临界转速不得低于额定转速的120%以下。
g) 水泵的汽蚀余量(NPSH)不应大于GB3562-84《水泵、混流泵、轴流泵汽蚀余量》的规定。
h) 水泵选用其性能、品质及功能相当于广州昕恒、大连双龙、利欧泵业品牌产品,最终选择由招标人确定。
i) 水泵轴承采用耐磨损和润滑性能好的材料制成。轴承工作寿命大于10万小时,选用其性能、品质及功能相当于SKF、FAG品牌产品。
j) 水泵的配用电机的额定输出功率必须考虑在允许工作范围内,电机容量附加系数如下表。
表格 8
泵额定轴功率
0.5
1
2.5
5
10
≤100
附加系数
1.45
1.35
1.3
1.25
1.2
1.10
k) 水泵主轴密封采用陶瓷对石墨机械密封,橡胶部分材质为丁晴橡胶,无故障运行时间不少于2万小时,其性能、品质及功能相当于上海伯格曼、上海乐合流体机械有限公司、沈阳皮拉密封有限公司品牌产品。
l) 采用机械密封必须符合有关的国家标准的规范。
密封措施 _耐高温耐高压密封圈_(投标人填写)
m) 额定工况下运行时,泵的振动值、噪声值应符合有关的国家标准的规范。
振动值 ___2.8mm/s____(投标人填写)
噪声值 __60DB_____(投标人填写)
n) 承受压力的零部件应进行水压试验,其数值为规定工作压力的1.5倍,在保压时间内不得有渗漏等缺陷。
保压时间 __30min_____(投标人填写)
o) 叶轮附静平衡试验报告。
p) 轴承为不锈钢通轴,温升不超过环境温度量40℃,最高温升不超过80℃。
轴承材质 ___碳化钨____(投标人填写)
q) 泵铸件应符合有关的国家标准的规范。
r) 泵和电机间应有可靠的防水措施,防止水进入电机。
防水措施 ___o型密封圈____(投标人填写)
s) 电机均采用Y2系列节能电机,防护等级IP54。
电机选型___Y2____(投标人填写)
防护等级___IP55____(投标人填写)
t) 水泵的接口均配带配套反法兰、垫片及连接件等。
1.1.13  水泵制造要求
a)    水泵性能应符合有关标准、规范,并按照经规定程序批准的图样及技术文件制造。
b)    水泵由泵体、泵盖、密封环、泵轴、叶轮、轴套、悬架轴部件、填料压盖、填料环、填料、机械密封、支架、联轴器、电机等组成。
c)    泵受压的壳体,包括轴封和填料压盖等应能承受规定的工作压力和环境温度下的水压试验压力。承受压力的零件应按工作压力1.5倍作水压试验,但最低压力不应低于0.1 MPa,在试压过程中应无渗漏。
d)    泵叶轮应可靠地固定在轴上,防止产主轴向和周向移动,叶轮的轮毂长度应不小于孔径的1.2倍。
e)    泵轴应有足够的刚性,在计算确定的挠度时,不应考虑软填料的支承作用。轴套应耐磨,轴套应可靠地固定在轴上,并在防止轴和轴套之间液体的渗漏。
f)    底座应能承受由管路传来的力和力矩,且不致使泵和电机的两半联轴器同轴度超过规定值。底座上应有足够数量的、直径不小于100mm的灌浆孔。底座和安装尺寸应符合GB5660《轴向吸入高心泵底座尺寸和安装尺寸》的规定。
g)    泵和铸造件质量应符合国家相关规定,同时不应影响力学性能的铸造缺陷,铸件表面应光平并清理干净。
h)    需要焊接的部件,投标方应提供焊接程序及检查方法。炭素钢和低合金钢零部件的焊接型式及尺寸应符合 GB324-2008《焊缝符号表示法》和 GB986《气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸》的规定。
i)    ★设备材质最低要求
表格 9泵体各材质至少应满足下表要求

零件名称
名称
牌号
泵体、泵盖
铸钢

叶轮、诱导轮
不锈钢
ZG0Cr18Ni4Mo2Ti
导流壳、泵座
铸钢

铬钢
2Cr13
轴套
铬钢
0Cr18Ni12Mo2Ti
密封环
铸钢




表格 17 高区变频直连供暖机组设备技术数据表

设备型号
ZLGN-7.5-20-2
设备总输入功率(kW)
1.1
尺寸(mm)
直径300
材质及承压能力
1.6Mpa
工作温度(℃)
150
外型尺寸
高1500
高区变频直连机组工作温度
38℃
高区变频直联机组接口尺寸及位置(附图)

循环加压水泵
型号
CDM5-6
台数
2
流量(m3/h)
8
扬程(mH20)
21
电压等级及输入功率(kg)
380V
电控箱外形尺寸(mm)
700X400X1500
电控箱电路图

整套设备的安装尺寸(mm)
1500X1200X1500
整套设备的安装重量(kg)
800
整套设备的运行重量(kg)
1000



设备型号
ZLGN-2.5-20-2
设备总输入功率(kW)
0.37
尺寸(mm)
直径300
材质及承压能力
1.6Mpa
工作温度(℃)
150
外型尺寸
高1500
高区变频直连机组工作温度
38℃
高区变频直联机组接口尺寸及位置(附图)

循环加压水泵
型号
CDM3-4
台数
2
流量(m3/h)
2.8
扬程(mH20)
24
电压等级及输入功率(kg)
380V
电控箱外形尺寸(mm)
700X400X1500
电控箱电路图

整套设备的安装尺寸(mm)
1500X1200X1500
整套设备的安装重量(kg)
600
整套设备的运行重量(kg)
800


表格 24 高区变频直连供机组供货明细表(每种规格分别列表)

名称
规格和型号
单位
数量
产地
生产厂家
备注
1
高区直连机组(每套至少包括以下部件)






(1)
减压装置






(2)
循环加压泵






(3)
电控箱






(4)
电控柜至各设备之间的动力控制电缆






(5)
钢支架






(6)
变频器









表格 27 备品备件

序号
名称
规格型号
单位
数量
产地
生产厂家
备注
4
机械密封

2
杭州
南方
泵业
各规格1套
