高层直连供暖设备机组产品说明书
发布时间:2014-6-7

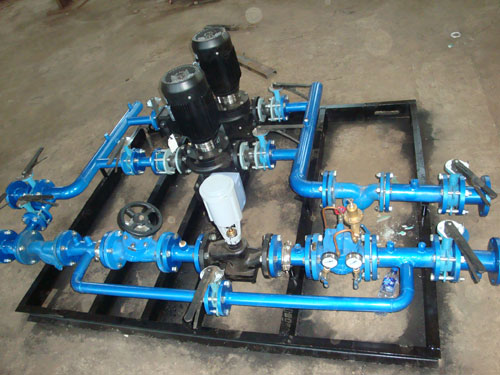

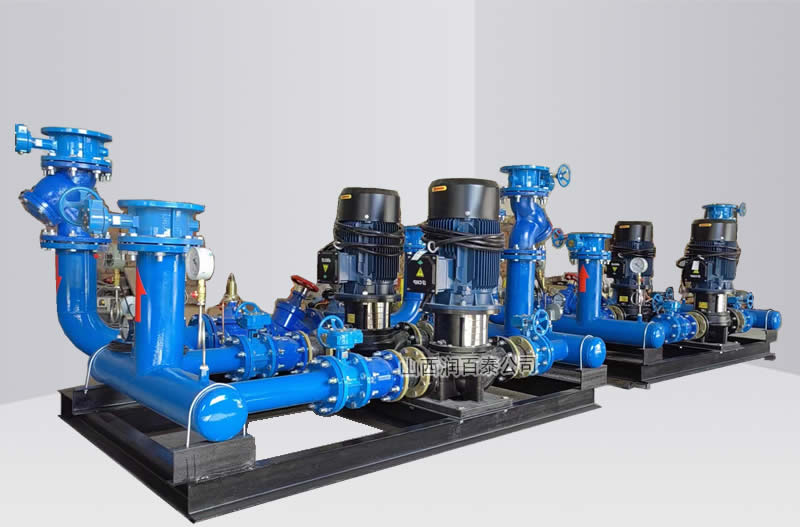

高层直连供暖设备是我公司研发并获得国家的新型设备。本设备可将低区供水升压后作为高区供水,其回水降压后直接进入低区回水系统,高区系统与低区系统直接连接,对高区进行供暖。 高层建筑分区供暖采用本设备,不需要设置水箱或换热设备,系统简单、占地面积小,安装方便,节省投资,并可实现无人值守。

一 适用范围 1.新建或改造高层建筑高区供暖系统 2.高层建筑高区中央空调系统

二 特点 1.本设备与分设换热器分层式供暖系统相比,高区系统不需要另设换热器及补水、定压等配套设备,使系统简化,节约投资。由于直接使用低区热水,节省了换热损耗。 2.本设备与双水箱分层式系统相比,不需在高区建筑内设置两个大而重的水箱,解决难以布置问题,减少建筑面积、节约投资。 3.自动断流、定压装置获得国家,区别与其他厂家;运行稳定、可靠。 4.系统简单、占地面积很小,可放在低区换热站内,同时适用于现有高区系统改造。

三 选型说明

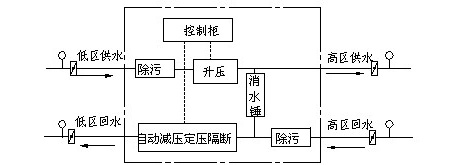

1、原理图

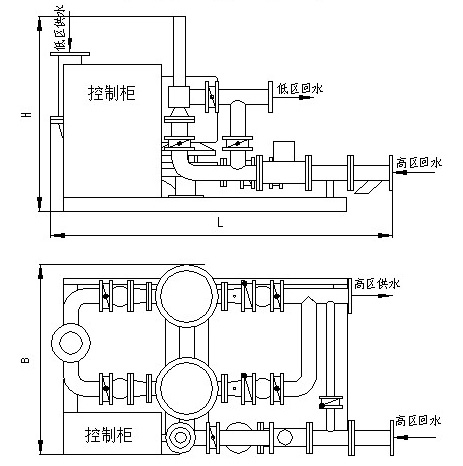

2、结构图

高层直连供暖设备机组参数表(二次水侧95/70℃或85/60℃) |
序号 |
型号 |
热负荷(kW) |
供回水温差(℃) |
供水流量(m3/h) |
水泵型号 |
长(L)╳宽(B)╳高(H) |
1 |
ZG100-1 |
100 |
25 |
3.4 |
40/160-2.2/2 |
1660×1040×1060 |
2 |
ZG200-1 |
200 |
25 |
6.9 |
50/160-3/2 |
1660×1040×1060 |
3 |
ZG300-1 |
300 |
25 |
10.3 |
50/160-3/2 |
1660×1040×1060 |
4 |
ZG400-1 |
400 |
25 |
13.7 |
65/160-4/2 |
1990×1070×1120 |
5 |
ZG500-1 |
500 |
25 |
17.2 |
65/160-4/2 |
1990×1070×1120 |
6 |
ZG600-1 |
600 |
25 |
20.6 |
65/160-4/2 |
1990×1070×1120 |
7 |
ZG700-1 |
700 |
25 |
24.1 |
65/170-5.5/2 |
1990×1070×1120 |
8 |
ZG800-1 |
800 |
25 |
27.5 |
80/160-7.5/2 |
2445×1420×1400 |
9 |
ZG900-1 |
900 |
25 |
30.9 |
80/160-7.5/2 |
2445×1420×1400 |
10 |
ZG1000-1 |
1000 |
25 |
34.4 |
80/160-7.5/2 |
2445×1420×1400 |
11 |
ZG1200-1 |
1200 |
25 |
41.28 |
80/160-7.5/2 |
2445×1420×1400 |
12 |
ZG1400-1 |
1400 |
25 |
48.16 |
80/170-7.5/2 |
2445×1420×1400 |
13 |
ZG1600-1 |
1600 |
25 |
55.04 |
80/170-7.5/2 |
2445×1420×1400 |
14 |
ZG1800-1 |
1800 |
25 |
61.92 |
100/150-11/2 |
2700×1520×1510 |
15 |
ZG2000-1 |
2000 |
25 |
68.8 |
100/160-15/2 |
2700×1520×1510 |
16 |
ZG2200-1 |
2200 |
25 |
77.4 |
100/160-15/2 |
2700×1520×1510 |
17 |
ZG2400-1 |
2400 |
25 |
85.9 |
100/170-15/2 |
2700×1520×1510 |
18 |
ZG2600-1 |
2600 |
25 |
89.44 |
100/170-15/2 |
2700×1520×1510 |
19 |
ZG2800-1 |
2800 |
25 |
96.32 |
125/170-22/2 |
3100×1640×1600 |
20 |
ZG3000-1 |
3000 |
25 |
103.2 |
125/170-22/2 |
3100×1640×1600 |
高层直连供暖设备机组参数表(二次水侧60/50℃或50/40℃) |
序号 |
型号 |
热负荷(kW) |
供回水温差(℃) |
供水流量(m3/h) |
水泵型号 |
长(L)╳宽(B)╳高(H) |
1 |
ZG100-2 |
100 |
10 |
8.6 |
50/160-3/2 |
1660×1040×1060 |
2 |
ZG200-2 |
200 |
10 |
17.2 |
65/160-4/2 |
1990×1070×1120 |
3 |
ZG300-2 |
300 |
10 |
25.8 |
80/160-7.5/2 |
2445×1420×1400 |
4 |
ZG400-2 |
400 |
10 |
34.4 |
80/160-7.5/2 |
2445×1420×1400 |
5 |
ZG500-2 |
500 |
10 |
43 |
80/160-7.5/2 |
2445×1420×1400 |
6 |
ZG600-2 |
600 |
10 |
51.6 |
80/160-7.5/2 |
2445×1420×1400 |
7 |
ZG700-2 |
700 |
10 |
60.2 |
100/150-11/2 |
2700×1520×1510 |
8 |
ZG800-2 |
800 |
10 |
68.8 |
100/160-15/2 |
2700×1520×1510 |
9 |
ZG900-2 |
900 |
10 |
77.4 |
100/160-15/2 |
2700×1520×1510 |
10 |
ZG1000-2 |
1000 |
10 |
85.9 |
100/160-15/2 |
2700×1520×1510 |
11 |
ZG1200-2 |
1200 |
10 |
103.2 |
125/170-22/2 |
3100×1640×1600 |
12 |
ZG1400-1 |
1400 |
10 |
120.4 |
125/170-22/2 |
3100×1640×1600 |
13 |
ZG1600-1 |
1600 |
10 |
137.6 |
125/170-22/2 |
3100×1640×1600 | |
|
