山西箱式无负压供水设备介绍

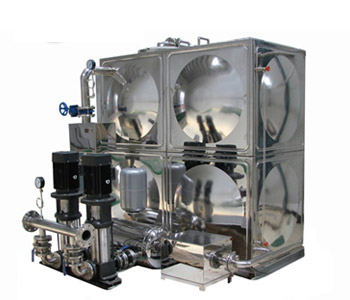

山西箱式无负压供水设备可直接与供水管网连接，确保供水管网不产生负压，在高峰时将密闭水箱的水增压，可补偿供水管网供水量的不足，满足用户用水需要。箱式无负压供水设备主要由密闭水箱、主泵机组、变频控制柜、增压装置、引水装置、稳流罐、无负压流量控制器、保压装置及压力传感器等组成。
运行原理：
　　自来水管网的水通过两条线路与水泵机组的进水母管相连，一路进入密闭水箱，再通过密闭水箱的出水管与水泵机组的进水母管相连，另一路直接与水泵机组的进水母管相连。可编程控制器通过压力传感器（或电接点压力表）随时检测管网压力，当自来水能够满足用水压力及水量要求时，系统待机，利用自来水原有的压力直接给终端用户供水；当用户管网的压力不能满足用水要求时，系统给出启泵信号弹启动水泵运行。当市政管网的自来水压力不足使压力和流量下降时，通过增压装置将密闭水箱中的水加压打入水泵机组的进水母管，保证不对城市管网产生任何影响，短时的用水高峰期过后，系统恢复正常的状态。



山西箱式无负压供水设备除具有住宅小区变频恒压自动给水装置所有功能外，还有如下功能：
　　1) 密闭水箱采用奥氏不锈钢06Cr19Ni10，水箱容量为高日供水量的5%。当自来水停水时，可进行临时供水，缓冲供水压力。
　　2) 增压功能：当供水管网供水量小于用户用水量，供水管网压力下降趋向低服务压力时，流量控制器开始工作，将管网压力始终维持在低服务压力之上，对供水管网不产生负压。
　　3)组合水箱防死水功能：具有定时自动从密闭水箱取水的功能，避免密闭水箱的水长时间不使用，产生死水。
　　4) 自动保护功能。
　　5) 多水泵自动轮换、切换功能。
　　6) 分时段供水压力调整功能。
　　7) 全自动运行，操作简单，自带友好的人机控制界面。
　　8) 充分利用管网压力，节能效果多达50%。
应用领域： 　　
　　1、新建住宅区、办公楼，居民住宅小区，高层建筑，宾馆饭店生产、生活用水。 　
　　2、园林草坪的节水喷灌，滴灌给水。 　
　　3、工业生产中恒压给水系统（印染，纺织，化工，饮料，冶炼）。 　
　　4、老式高位水箱及水塔给水系统的更新换代。
山西箱式智能变频供水设备用途：
  　箱式智能变频供水设备代替了传统水塔,广泛适用于工矿企业生产用水；写字楼、办公楼、商场、医院、学校等生活和消防用水；居民小区生活用水、采暖、空调循环水系统定压、现代农业喷灌、城市和乡村自来水厂供水；宾馆、饭店生活冷热水供应；地震、灾区临时应急给水。
箱式智能变频供水设备使用要求：
　　1 、箱式智能变频供水设备使用前手盘水泵转子，应无摩擦、卡滞现象；
　　2 、用500V低压插表检测电机绝缘，应为0.5MΩ以上；
　　3 、远传压力表插座1、2、3（黄、蓝、红）分别接端子1、2、3。或用万用表测远传压力表的电阻值，电阻值大的为1和2，另一根为3，与3电阻值小的为1，与3电阻值大的为2。好用万用表检测一下，否则接错线将烧坏表；
　　4 、远传压力表应安装至用户管网上，出口止回阀后的总管上；
　　5 、控制仪表及线路无损坏；
　    6 、变频柜送电后，严禁先动变频器参数；
　　7 、打开水泵排气阀，排除气体；
　　8 、本系统很好次启动或维护、维修后，启动时应打开进水阀，关闭出口阀门；检查系统各处是否有泻漏。如有应将泻漏排除后再进行启动；
　　9 、首先检查水泵在自动时水泵转向，如为反转则对调电源进线任意两相线线位；再转到手动启动每台泵，如为反转同样对调水泵电机线；
　  10 、手动逐台启停水泵，检查水泵运转无异常现象；

　  11 、 无异常后将设备处于自动控制状态。

山西箱式智能变频供水设备特点：
　　1、技术可靠：箱式智能变频供水设备将真空抑制技术、流体控制技术和智能变频技术等多项好技术进行优化融合，箱式智能变频供水设备与自来水管网直接串接，实现稳压、节能、卫生、安全可靠运行，不产生负压，不用建水池、水箱。
　　2、卫生无污染：箱式智能变频供水设备为全密封结构，细菌和粉尘不会进入系统，避免了藻类的滋生，防止了水源二次污染及供水水质污染问题，保证用户使用的是符合国家卫生标准的自来水。
　　3、节能效果显著：箱式智能变频供水设备全封闭结构运行，避免了渗、跑、冒、滴、漏等现象发生，无水池、水箱，节约了消毒冲洗用水。与自来水管网直接串接，可以充分利用自来水原有压力，差多少补多少，自来水满足要求时设备就停止工作。箱式智能变频供水设备大部分时间在较低频率下运行，耗电量少。采用变频技术，进一步节能，综合节能一般可达50%以上。
　　4、箱式智能变频供水设备运行可靠：箱式智能变频供水设备对自来水管网无影响，设备利用调节罐无负压自动调节，管网增压供水时不会对原管网产生负压，不影响其它用户的正常用水。
　　5、箱式智能变频供水设备投资节约成本：箱式智能变频供水设备无需修建蓄水池或水箱，节省了土建投资；无需从零加压，因此设备选型较广泛，设备投资减少；水质无污染，不需要净化设备，节省投资。可充分利用自来水管网的压力，能耗小，节省日常的用电开支。没用水池、水箱，节省定期清洗消毒的费用。
　　6、箱式智能变频供水设备电气配置灵活：电气控制部分既可采用变频恒（变）压控制，也可采用压力(BZG气压型）直接控制。
    箱式智能变频供水设备品牌，优质箱式智能变频供水设备，箱式智能变频供水设备让安利达为您量身打造出来。箱式智能变频供水设备、变频调速生活给水泵，给水设备采用国际的微机控制变频调速技术，通过压力传感器，将用水量的变化信号变成电子信号，依据用水量的需求,自动对水泵进行投切和转速调整，使供水压力自动维持在设定的压力值。供水质量高，节能效果明显，高度自动化，可实现无人值守。我公司生产的变频调速生活给水泵是一种高效节能的给水装置，深得广大用户的青睐。
箱式智能变频供水设备选型依据：
    选择一套恒压给水设备的基本依据是设计的供水流量和供水压力（水的扬程），另外还需考虑到用途的流量变化类型。
    连续型：一天内很少有流量为零的时候，或本身管网的正常泄漏就保持有一定的流量，例如，大型宾馆、饭店及工矿企业的加压系统等。
    间歇型：用水低谷时间较长且流量很小或为零，例：小型办公楼、写字楼、商住楼、各类住宅及生产用水等，同时还应考虑在供水的某一段时间内流量的变化，以及不同季节流量的变化、不同地区用水的实际情况等多方面的因素。
一、XNW/H-系例全自动变频器控制柜特点介绍
　　XNW/H-系例全自动变频器控制柜是集变频器、PLC和液晶彩色触摸屏为一体的智能化变频器控制柜。用户可以通过触摸屏输入变频柜运行的各种参数。在液晶显示屏上可以实时监控系统的运行情况。XNW/H-系例全自动变频器控制柜带有多种信号输入接口，方便与各种在线仪表和信号变送器连接，构成闭环控制系统。如配上温度仪表或温度变送气可构成锅炉送风控制系统、配上溶解氧仪表或溶解氧变送气可以构成曝气控制系统、配上压力仪表或压力变送气可以构成恒压供水系统和各种转矩控制系统。配上速度传感器可构成速度调节控制系统。在PLC上储存了上述各种控制过程的算法程序。使各控制过程处在优工作状态，达到佳的控制结果。
　　XNW/H-系例全自动变频器控制柜1+1运行方式
　　1+1运行方式：用一台变频器启动两台负载，变频器先启动运行一台负载，如达到控制目的，另一台负载处在备用状态；如启动运行一台负载达不到控制目的，则这台负载被自动切换到工频运行状态，变频器自动启动运行另一台负载。当经过控制后，系统需要一台负载时，变频器控制柜自动将处在工频运行的负载停运。使其处在备用状态。真正做到既达到控制的目的，并且实现了节能。经实际运行得到的数据，用一台全自动变频器控制柜,可以一台变频器拖动两台25KW风机用于污水曝气控制系统。变频器控制柜工作在1+1运行方式，每天可节约60％的电能。
　　 XNW/H-系例全自动变频器控制柜带有一个RS485接口，支持MODBUS、FROFIBUS协议可以组成现场总线控制网络，实现远程控制。
　　XNW/H-系例全自动变频器控制柜带有一个RJ45通讯接口支持TCP/IP通讯协议可以方便的接入工业以太网，组成集散控制系统（DCS系统）
　　XNW/H-系例全自动变频器控制柜适应于任何恒功率和恒专矩负载，可用于供水、冶金、化工、电力、水处理、环境保护等领域。
　　XNW/H-系例全自动变频器控制柜的防护等级达到IP56
二、山西润百泰科技是一家专业致力于供水设备及水处理设计、科研、开发、生产与销售于一体和水环保工程的设计、施工、安装、调试的大型高新企业。
　　1、水箱板块采用高强度冲压工艺制作成标准板块现场焊接而成；
　　2、材质选用SUS304食品级不锈钢，具有较强的耐腐性；
　　3、结构设计合理，全焊接现场组合。强度高，密封性好，防止水质二次污染；
　　4、重量轻，是普通钢板水箱的二分之一；
　　5、水箱容积为1—2000立方米，有38种规格，供设计选用。用户可根据设计需要提出水箱的长、宽、高（标准板块为1m*1m、1m*0.5m）任意组合。安装现场无特殊要求， 外观整洁、光亮、美观。
应用范围：
A、各级企事业单位、机关、学校、医院、宾馆、酒店及居民高层楼房的生活和消防给水系统。
B、建筑给水的储存水箱，调节水箱，消防水箱，采购系统的膨胀、凝聚给水箱。
C、锅炉系统中用的补充水箱，保温水箱。
D、食品、饮料、制药、酿造等行业水净化及水处理的原装箱、净水箱及物料贮存设备。
E、石油、化工行业的储液槽，环保行业的污水处理槽。
