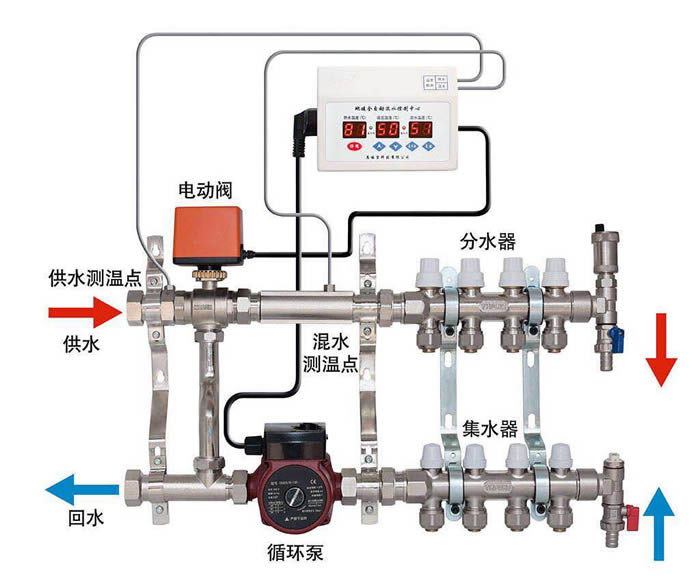

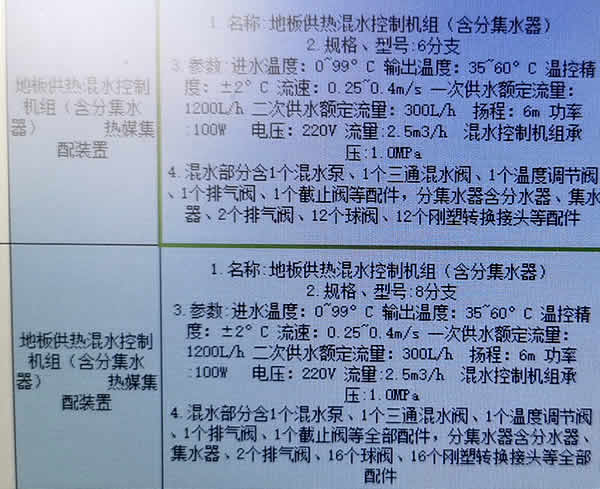

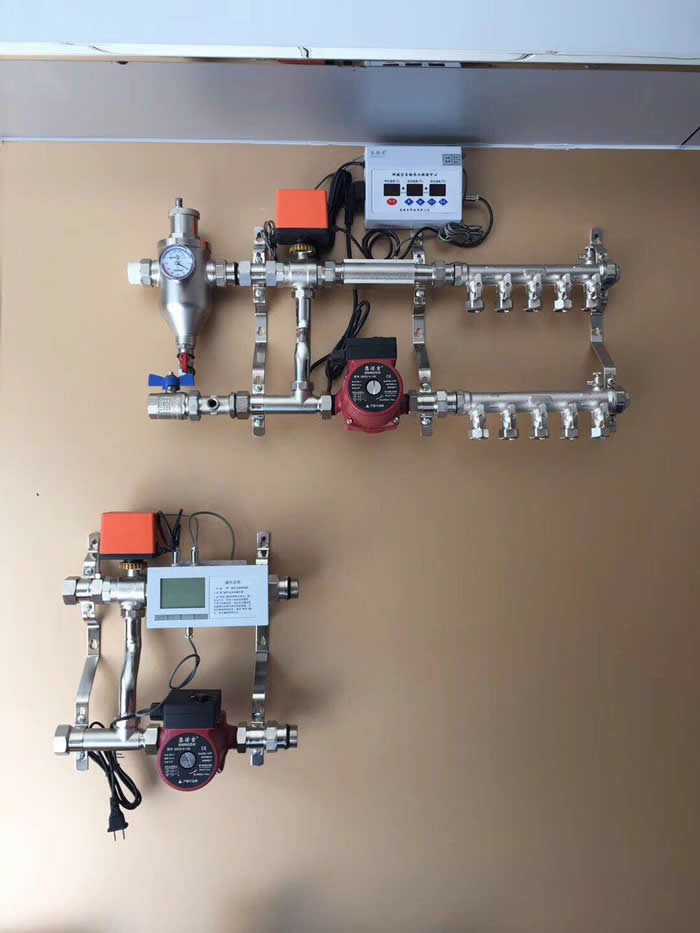

地板供热混水控制机组,小型地暖混水降温装置,全自动地暖调温混水装置厂家发布时间:2019-5-23 地板供热混水控制机组又称为地暖混水降温装置,地暖全自动混水降温装置将集中供热外网主管道过来的高温水同地暖管散热后回来的低温水按相应比例直接混合,自动达到用户所需的理想水温。当外网主管道过来的水温高于用户设定的水温时,微电脑控制器根据用户设定的温度、高温供水温度、实际混合水温以及各用户不同的热辐射延迟特性,通过智能程序的运算,实时、柔性调整电动阀的开关量,及时改变高温供水和低温回水的流量混合比例,得到精确的混合水温。全自动地暖混水调温装置采用微电脑智能温度控制器,无需任何调试,自动、快速、精确控温,水温均衡。 全自动地板供热混水控制机组特点: 1.微电脑智能程序自动控制,不需任何调试,控温快速、精确,水温均衡。 2.混水电动阀内孔径达25mm,过水量大,直通顺畅,不消耗系统的压力,节能效果显著, 供暖面积可达500㎡以上。 3. 总长度仅31厘米,左、右面进水通用,可安装在进水主管道的方便位置,后边可接多组分水器, 4.适合所有中心距的分水器。 5.控制面板特设停用键,为检查地暖管循环不畅问题提供方便。 6.循环泵具有混水、增压、循环三重功能,消除气阻,增加循环动力。 7.管件全部采用纯铜渡镍。 8.特设循环泵、电动阀防抱死功能。 小型地暖混水降温装置工作原理: 集中供热外网主管道过来的高温水同地暖管散热后回来的低温水按相应比例直接混合,得到所需要的理想水温。 微电脑控制器根据用户设定的混水理想温度、外网高温供水温度、实际混合水温和回水温度,以及各用户不同的热辐射延迟特性,通过智能程序的运算,随机柔性调整电动阀的开关量,及时改变高温供水和低温回水的流量比,得到精确的混合水温。本设备充分利用了地暖管回水能源,从而在满足地暖供水系统设计要求的同时最大程度地节省高温供水,同时彻底解决高水温造成地暖管易损坏、地板变色、开裂,室温太高开窗放热等一系列地暖控制难题。 地板供热混水控制机组安装及使用说明: 本装置安装在单元进水来的主管道方便的位置,后边与分水器可通过软管、波纹管衔接。根据供暖面积大小和单元数量,可接多组分水器。 1.首先检测地暖系统能否正常工作: 安装好后,微电脑温控器接通电源,按面板上的停用键,这时电动三通阀门是横向完全打开、竖向完全封闭的状态,供水和回水各行其道,等于没安装本装置。此时可查看地暖系统的压力大小,水流通畅与否。 2.电动三通阀的安装: 电动三通阀轴芯的侧面标有一黑点,安装时此面朝向高温水进水方向。 电动执行器同三通球阀组装时,需对正轴、孔,插好后拧紧固定螺纹即可,不必考虑球阀当时的开启角度大小,复位工作由微电脑控制器自动完成。 安装时执行器的孔同三通阀轴如果不吻合,可用扳手顺时针方向转动阀轴。阀轴的转动范围为:阀轴带标示点的面在朝向高温进水管道方向为起点,顺时针转动90度范围之间。 电动执行器同微电脑控制器通过航空接插件相连接。 3.将微电脑控制器的供水测温头置于电动球阀前边的测温插孔中,用于测量主管道过来的供水温度;将混水测温头置于电动球阀后边横管的测温插孔中,用于测量供水同回水混合后的水温(不要撕掉测温头的塑封保护套)。 4.微电脑控制器电源线插在220V插座上,左窗口数字显示外网系统的高温供水温度,右窗口数字显示混合水的温度,中间窗口显示用户设定的混水理想温度。每次通电后的半分钟,微电脑控制器要进行系统自检和复位等工作。半分钟后可操作微电脑控制器面板上的按键,设定你所需的理想温度。 混合水理想温度在30℃—65℃之间,由用户选定。以后的工作完全由微电脑自动控制器来完成。刚开始供热时,可设定40℃左右,随着天气转冷,可逐渐增大到55℃左右。 5.本装置采用“恩诺吉”屏蔽静音循环泵,具有屏蔽电磁辐射、节能、静音、寿命长等优点。循环泵三芯电源线的插头插在微电脑控制器左侧面的插座上,由微电脑控制器控制循环泵的自动运转。循环泵安装时,应注意三点:(1)电机轴应水平安装,即有标牌的圆端面朝向操作者。标牌端面不要朝上,也不要朝下。(2)排气:标牌中间的白色螺丝为排气而设,当管道注满水后,旋下螺丝,待水流出后再旋紧。(3)调整档位:循环泵为三档调速,通过旋动接线盒上的红色旋钮进行调整。短线为最低档位,适用于采暖面积100㎡以下。长线为最高档位,适用于采暖面积300㎡以上。 此装置对于间断供热或连续供热的系统都适用,供暖面积可达500㎡左右,是目前最好的自动混水装置。 6.夏天不供热期间,由于水中杂质产生沉淀,以及微生物繁殖,易造成循环泵垢蚀而不易启动,本装置设计了智能程序,如果不供热期间继续接通电源,智能程序根据不同情况进行防抱死处理。微电脑控制器功耗小于1W,一年的耗电量不足10度,费用5元左右。 地板供热混水控制机组的售后问题处理: 1.安装好后,外网高温供水温度正常,混合水温上不来: 卸下电动阀上的执行器,把阀轴转动180度,再装上执行器。 2.外网高温供水温度正常,混合水温大大高于设定的理想温度: 按一下复位键,或断开电源一分钟后再插上。 3.微电脑控制器面板数字显示混乱: 按一下复位键。 4.循环泵有噪音或流水声: 是管道内气体较多所致,排出气体。 5.外网供水管道温度正常,回水管道温度很低: 是系统循环不好所致。 本装置微电脑温控器面板上有红色的停用键,(按下此键需2秒,防误触)。按下此键后,双灯闪亮,此时,除复位键外,各键均锁定,等于没安装本装置。此时检查外网供暖系统的压力及压差大小,地暖管道是否堵塞,是否有气阻。待排出水系统故障通畅后,按复位键,本装置恢复正常工作。 实例项目参数要求如下: 此混水机组一般应用于小型的供热区域,面积不超2000平米,我公司提供的产品设备图如下: 地暖混水降温装置设备供货清单
地暖全自动节能混水装置 安装调试说明 特点: 1. 采用微电脑智能温度控制器,无需任何调试,自动、快速、精确控温,水温均衡。 2. 面板数码显示“供水温度”、“理想温度”、“混水温度”,清晰明了。采用高亮度LED数码管,便于较暗的环境观察。 3. 采用内孔径达25mm的混水电动阀,过水量大,直通顺畅,不消耗系统的压力。 4. 设备总长度仅35厘米,左、右两面进水通用,便于安装。 5. 适用于所有中心距的分水器。 6. 管件部分全部采用纯铜渡镍处理。 7. 控制面板特设停用键,为检查地暖管循环不畅问题提供方便。 8. 特设循环泵、电动阀防抱死功能,防止挂垢、垢蚀。 工作原理: 本装置将集中供热外网主管道过来的高温水同地暖管散热后回来的低温水按相应比例直接混合,自动达到用户所需的理想水温。 当外网主管道过来的水温高于用户设定的水温时,微电脑控制器根据用户设定的温度、高温供水温度、实际混合水温以及各用户不同的热辐射延迟特性,通过智能程序的运算,实时、柔性调整电动阀的开关量,及时改变高温供水和低温回水的流量混合比例,得到精确的混合水温。 安装说明: 本装置安装在分水器的前边。(组装见使用说明书图) 一、电动三通阀的安装: 三通阀轴芯的侧面标有一黑点,球阀的工作转动范围为:阀轴带标示点的面朝向高温进水管道方向为起点,顺时针转动90度范围之间。 橘红色的电动执行器同微电脑控制器通过航空接插件相连接。 执行器的孔同三通阀轴如果不吻合,有两个办法解决:只用其一即可。 1.用扳手把三通阀轴芯标有黑点的面转到朝向进水管方向,此时三通阀横向是完全关闭的,竖向完全打开的。把微电脑控制器插到电源上,两根测温线先不要插到管子上,把微电脑控制器上面的设定温度设为30℃,用手握住混水测温头,不要管供水测温头,当混水温度显示高于30℃时,执行器开始动作,大约半分钟,等到不动作了,即可把执行器安装到三通阀上。 2. 三通阀轴芯标有黑点的面朝向进水管方向时,用扳手顺时针方向转动90度,此时三通阀横向是完全打开的,竖向完全关闭的。把微电脑控制器插到电源上,两根测温线先不要插到管子上,把微电脑控制器上面的设定温度设为40℃,大约一分钟后,等执行器不动作了,即可把执行器安装到三通阀上。 电动执行器同三通球阀组装时,需对正轴、孔,插好后拧紧固定螺纹即可,不必考虑球阀当时的开启角度大小,复位工作由微电脑控制器自动完成。 二、微电脑控制器的安装 1.将微电脑控制器的供水测温头置于电动球阀前边的测温插孔中,用于测量主管道过来的供水温度;将混水测温头置于电动球阀后边横管的测温插孔中,用于测量供水与回水混合后的水温,即进入地暖管的实际水温。(不要撕掉测温头的塑封保护套,如果测温头断线或短路,则面板数码显示为“——”)。 严格注意供水测温头和混水测温头不要插错。为了验证区分供水测温头或是混水测温头,可用手握住其中一个测温头,同时观察微电脑控制器的面板,看是哪个数字变动即可。 2.微电脑控制器电源线插在220V插座上,左窗口数字显示外网系统的高温供水温度,右窗口数字显示混合水的温度,以上两个温度都是实测水温,无法改动。中间窗口显示用户自己设定的混水理想温度。设定温度在30℃—65℃之间,由用户选定。刚开始供热时,可设定40℃左右,随着天气转冷,可逐渐增大到55℃左右。 3.每次通电后的一分钟,微电脑控制器要进行系统自检和复位等工作。一分钟后方可操作微电脑控制器面板上的按键,以后的工作完全由微电脑自动完成。 4. 微电脑控制器有两个特殊的按键: a.停用键,红色,按住此键2秒钟,面板红、绿两个指示灯同时闪亮,等半分钟后,三通阀的工作状态是横向完全打开,竖向完全关闭。此时混水装置等同于只提供了横向管道的通路。 在实践中,由于我们看不到三通阀的内部工作状态,在地暖管循环不好时,往往首先怀疑是混水装置的问题。我们按下停用键,混水装置停用了,只等于一根直通的横管子了,系统还是循环不好,应检查外网供暖系统的压力大小,压差大小,地暖管道是否堵塞,新安装的管网尤其要检查每个过滤阀是否堵塞,是否有气阻。 原因找到了,循环通畅了,按复位键,恢复混水装置的自动工作。 如还不行,还是怀疑混水装置的问题,干脆卸下混水装置,用2根软管直接连通供水和回水,待自然循环好了,再接上混水装置。应该清楚,混水装置主要是保证进入地暖管的水温,而不是主要提供循环动力的。有些人由于不熟悉混水装置的构造和功能,系统循环不好时首先怀疑是混水装置有问题,往往要走很多弯路。 b.泵手动键,按此键,强制泵运转,对于检测管道阻力,增强循环,提供很大方便。不用时,再按此键,恢复微电脑控制。 三、循环泵 本装置采用“恩诺吉”或“威尔普斯”屏蔽静音循环泵,具有屏蔽电磁辐射、节能、静音、寿命长等优点。循环泵三芯电源线的插头插在微电脑控制器左侧面的插座上,由微电脑控制器控制循环泵的自动运转。当外网高温供水温度高于设定温度时,泵开始运转。循环泵安装时,应注意三点:(1)电机轴应水平安装,即泵体标有参数的圆端面朝向操作者。圆端面不要朝上,也不要朝下。(2)排气:圆端面中间的白色螺丝为排气而设,当管道注满水后,旋下螺丝,待水流出后再旋紧。(3)调整档位:循环泵为三档调速,通过旋动接线盒上的红色旋钮进行调整。短线为最低档位,适用于采暖面积100㎡以下。长线为最高档位,适用于采暖面积300㎡以上。 只要高温水同低温水进行混合,泵就需要转动。不要担心泵连续运转。 四、夏天不供热期间,由于水中杂质产生沉淀,管道挂垢以及微生物繁殖,易造成循环泵垢蚀粘结而不易启动,本装置设计了智能防抱死程序,不供热期间应继续接通电源,智能程序将根据不同情况进行防抱死处理。微电脑控制器功耗小于1W,一年的耗电量不足10度,费用5元左右。待来年供热时,自动开始工作,不需任何调整和操作。 问题处理: 1. 外网高温供水温度正常,混合水温上不来: A.检查供水测温头和混水测温头是否插反了。 B. 卸下电动阀上的执行器,把阀轴转动180度。 2. 外网高温供水温度正常,混合水温大大高于设定的理想温度: 按一下复位键,或断开电源一分钟后再插上。 3. 微电脑控制器面板数字显示混乱: 按一下复位键。 4. 循环泵有噪音或流水声: 是管道内气体较多所致。应该进行管道排气和循环泵排气。 5. 混合水温显示忽高忽低,飘忽不定,没有规律性: 卸下电动阀上的执行器,把阀轴转动180度,再装上执行器。 6. 外网高温供水温度正常,混合水温也正常,就是地暖管不热,回水管道温度很低,有时用手摸混水装置立管温度还发热: 是地暖系统循环不好所致。 A.是主系统回水倒流过来所致。主系统回水温度较高时,同本单元回水回路之间的空气容易形成气阻,使本单元的回水无法回流到主干管。按控制面板上的停用键,稍等按复位键即可恢复正常工作。可在本单元回水管路的最高端安装一个自动排气阀。 B.这种现象在地暖和暖气片混装的系统也较常见。有一些用户,有的房间铺设的地暖管,另一房间安装暖气片,尤其是卫生间,地方狭小,无法铺设地暖管,安装了一组暖气片。并且地暖管同暖气片是并联安装,即地暖管同暖气片的热水进口接在一起,回水接在一起。结果是暖气片因为阻力小,地暖管阻力大,暖气片对地暖管形成短路,地暖管内热水不循环。 在地暖和暖气片混装的系统中,暖气片应该同地暖管串联安装。即把暖气片安装在混水装置前边,主系统过来的高温水首很好入暖气片,暖气片的回水进入混水装置,地暖管的回水进入主回水系统。 相关信息阅读: · 整体式智能换热机组及加热站配套设备技术规范书 · 智能热水加压机组设计要求 · 空调高区直连供机组生产厂家选型报价配置单 · 高低压并网直连机组原理图和高低压并网直连机组流程图改造设计方案 |
