高层采暖直连机组厂家报价,高区直连采暖机组配置清单,高低区加压直连机组系统原理图
发布时间:2019-6-7

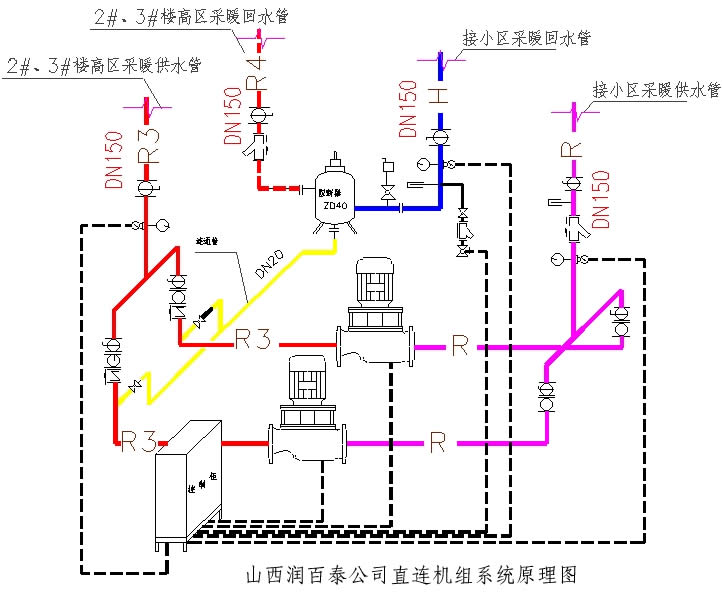

高层采暖直连机组是由加压泵、过滤器、阻断器、控制柜及相关的仪表阀门、槽钢底座构成,阻断器选型可以根据高区系统所需流量和高区相对高度来确定。智能高层采暖直连机组适用于所有封闭式供暖系统以及变流量系统,高区直连采暖机组设备运行稳定,不易堵塞、节能节资,安装位置灵活,适用于单体建筑分层采暖系统和山地高差大的建筑分区供热系统的并网改造。高低区加压直连机组加压泵的流量计算公式为 流量=附加系数(1.1)x0.86x高区系统总热负荷kw / (供回水温度差) t / h,项目(实例)一次网热源温度供回水温度50/40度,一次网压力为0.6MPA,供给小区2#楼、3#楼,总热负荷为1300kw,采暖系统分为高区、低区;低区热负荷900KW,高区热负荷400kw,高区采暖系统设高层直连供暖机组一台。
山西润百泰公司高层采暖直连机组报价清单
序号 |
名 称 |
规格型号 |
数量 |
产 地 |
备 注 |
1 |
阻断器 |
ZD40 |
1台 |
润百泰 |
|
2 |
加压循环水泵 |
TD50-50/2 |
2台 |
南元泵业 |
Q=40m³/h H=50m N=11kw |
3 |
变频控制柜 |
11kw×2 |
1套 |
润百泰 |
变频器ABB,正泰电器 |
4 |
Y型过滤器 |
DN150-1.6 |
1件 |
天津阀门 |
一网热源供水接口 |
5 |
Y型过滤器 |
DN150-1.6 |
1件 |
天津阀门 |
二网回水接口 |
6 |
法兰涡轮碟阀 |
DN150-1.6 |
4件 |
天津阀门 |
D431X3-16 |
7 |
法兰涡轮碟阀 |
DN50-1.6 |
4件 |
天津阀门特 |
8 |
排污、泄压球阀 |
Ø20 |
2件 |
浙 江 |
|
9 |
消声止回阀 |
DN50-1.6 |
2件 |
天津阀门 |
|
10 |
挠性接头 |
DN50-1.6 |
4件 |
上 海 |
|
11 |
压力传感器 |
0-1.0MPa |
1套 |
上 海 |
|
12 |
压力表 |
0-1.6MPa |
4套 |
上海荣华 |
|
13 |
双金属温度计 |
0-100°C |
4套 |
上海荣华 |
|
14 |
排气阀 |
Ø20 |
1件 |
青岛 |
|
15 |
底 盘 |
配 套 |
1套 |
润百泰 |
|
16 |
法兰、管路 |
配 套 |
1套 |
润百泰 |
|
机组报价 |
大写:柒万圆 ¥:70000.00元 |
注:报价含普税、专车运费、现场指导安装、运行调试。 |
