阻断器选型参数价格表和直连机组高区回水阻断器减压装置原理图及实物图

高区回水阻断器是应用于高层直连加压供热机组的回水减压装置，由于阻断器具备动态减压和停电隔断回水的作用，所以可以取代减压阀和电动隔断阀联合工作的作用，在山东、辽宁、河北、陕西、甘肃、青海、宁夏、内蒙古得到较为广泛的应用。

高区直连机组回水阻断器装置选型参数表

序号	规格型号	口径（DN）	单价（含税价）
1	Q=15-50m³/h	65	16000
2	Q=30-80m³/h	80	18000
3	Q=50-120m³/h	100	20000
4	Q=80-150m³/h	125	24000
5	Q=120-200m³/h	150	28000
6	Q=150-300m³/h	200	35000

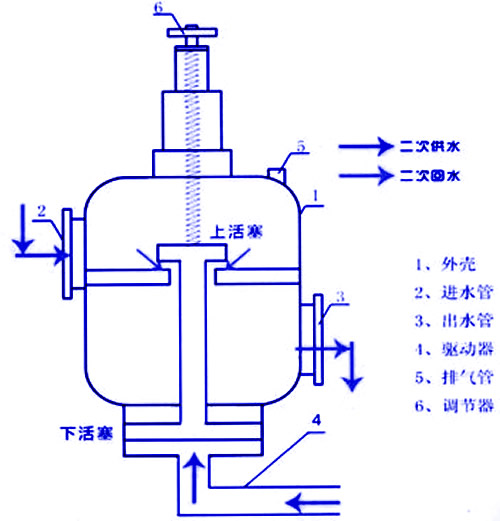

减压阻断器运行原理图

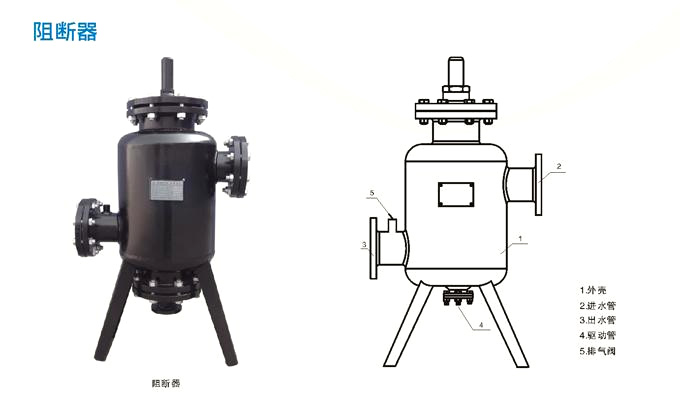

高区回水阻断器实物图

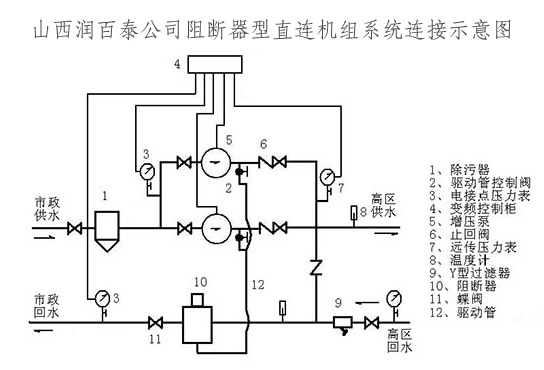

直连机组阻断器连接示意图
