地暖全自动节能混水装置使用说明

特点：

1.微电脑智能程序自动控制，不需任何调试，控温快速、精确，水温均衡。面板上供水温度、理想温度、混水温度三个窗口，用高亮度数码管显示，准确清晰。

2.混水电动阀内孔径达25mm，过水量大，直通顺畅，不消耗系统的压力，节能效果显著，供暖面积可达500㎡以上。

3. 总长度仅35厘米，左、右面进水通用，便于安装。

4.适合所有中心距的分水器。

5.控制面板特设停用键，为检查地暖管循环不畅问题提供方便。

6.循环泵具有混水、增压、循环三重功能，消除气阻，增加循环动力。

7.管件全部采用纯铜渡镍。

8.特设循环泵、电动阀防抱死功能。

工作原理：

集中供热外网主管道过来的高温水同地暖管散热后回来的低温水按相应比例直接混合，得到所需要的理想水温。

微电脑控制器根据用户设定的混水理想温度、外网高温供水温度、实际混合水温和回水温度，以及各用户不同的热辐射延迟特性，通过智能程序的运算，随机柔性调整电动阀的开关量，及时改变高温供水和低温回水的流量比，得到精确的混合水温。本设备充分利用了地暖管回水能源，从而在满足地暖供水系统设计要求的同时大程度地节省供水能源消耗，同时彻底解决高水温造成地暖管易损坏、地板变色、开裂，室温太高开窗放热等一系列地暖控制难题。

安装及使用说明:

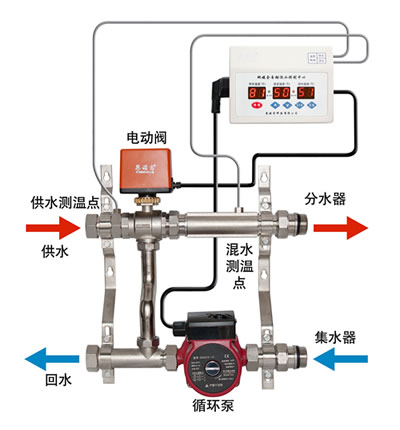

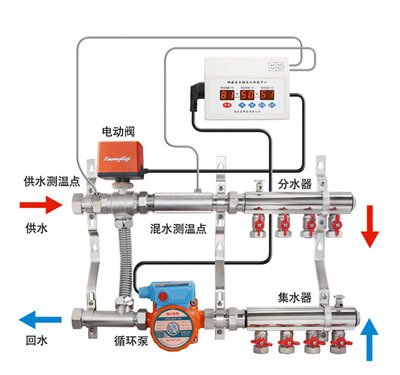

本装置安装在分水器的前边。（见下图）

安装时，应注意以下几点:

1.首先检测地暖系统能否正常工作：

按照上图安装好后，微电脑温控器接通电源，按面板上的停用键，这时电动三通阀门是横向完全打开、竖向完全封闭的状态，供水和回水各行其道，等于没安装本装置。此时可查看地暖系统的压力大小，水流通畅与否。

2.电动三通阀的安装：

电动三通阀轴芯的侧面标有一黑点，安装时此面朝向高温水进水方向。

电动执行器同三通球阀组装时，需对正轴、孔，插好后拧紧固定螺纹即可，不必考虑球阀当时的开启角度大小，复位工作由微电脑控制器自动完成。

安装时执行器的孔同三通阀轴如果不吻合，可用扳手顺时针方向转动阀轴。阀轴的转动范围为：阀轴带标示点的面朝向高温进水管道方向为起点，顺时针转动90度范围之间。

电动执行器同微电脑控制器通过航空接插件相连接。

3.由于分水器上下两管之间中心距目前尚无统一标准，市场上大都为160毫米至210毫米之间，为此另配了一根支架，可去掉分水器的原支架不用，换上本装置匹配的支架。

4.将微电脑控制器的供水测温头置于电动球阀前边的测温插孔中，用于测量主管道过来的供水温度；将混水测温头置于电动球阀后边横管的测温插孔中，用于测量供水同回水混合后的水温（不要撕掉测温头的塑封保护套）。

5.微电脑控制器电源线插在220V插座上，左窗口数字显示外网系统的高温供水温度，右窗口数字显示混合水的温度，中间窗口显示用户设定的混水理想温度。每次通电后的半分钟，微电脑控制器要进行系统自检和复位等工作。半分钟后可操作微电脑控制器面板上的按键，设定你所需的理想温度。

混合水理想温度在30℃—65℃之间，由用户选定。以后的工作完全由微电脑自动控制器来完成。刚开始供热时，可设定40℃左右，随着天气转冷，可逐渐增大到55℃左右。

6.本装置采用“恩诺吉”屏蔽静音循环泵，具有屏蔽电磁辐射、节能、静音、寿命长等优点。循环泵三芯电源线的插头插在微电脑控制器左侧面的插座上，由微电脑控制器控制循环泵的自动运转。循环泵安装时，应注意三点：（1）电机轴应水平安装，即有标牌的圆端面朝向操作者。标牌端面不要朝上，也不要朝下。（2）排气：标牌中间的白色螺丝为排气而设，当管道注满水后，旋下螺丝，待水流出后再旋紧。（3）调整档位：循环泵为三档调速，通过旋动接线盒上的红色旋钮进行调整。短线为低档位，适用于采暖面积100㎡以下。长线为高档位，适用于采暖面积500㎡以上。

此装置对于间断供热或连续供热的系统都适用，供暖面积可达500㎡左右，是目前好的自动混水装置。

7.夏天不供热期间，由于水中杂质产生沉淀，以及微生物繁殖，易造成循环泵垢蚀而不易启动，本装置设计了智能程序，不供热期间应继续接通电源，智能程序根据将不同情况进行防抱死处理。微电脑控制器功耗小于1W,一年的耗电量不足10度，费用5元左右。

问题处理:

1.安装好后，外网高温供水温度正常，混合水温上不来：

卸下电动阀上的执行器，把阀轴转动180度，再装上执行器。

2.外网高温供水温度正常，混合水温大大高于设定的理想温度：

按一下复位键，或断开电源一分钟后再插上。

3.微电脑控制器面板数字显示混乱：

按一下复位键。

4.循环泵有噪音或流水声：

是管道内气体较多所致，排出气体。

5.外网供水管道温度正常，回水管道温度很低:

是系统循环不好所致。

本装置微电脑温控器面板上有红色的停用键，（按下此键需2秒，防误触）。按下此键后，双灯闪亮，此时，除复位键外，各键均锁定，等于没安装本装置。此时检查外网供暖系统的压力大小，地暖管道是否堵塞，是否有气阻。待排出水系统故障通畅后，按复位键，本装置恢复正常工作。
